Nell'ambiente di progettazione concettuale, un'unione su percorso viene creata a partire da due o più profili 2D di cui viene eseguita l'estrusione su percorso lungo un percorso. Il profilo consiste di impostazioni di linea disegnate perpendicolarmente alla linea che definiscono il percorso.
Nota: Se si sta creando una famiglia di componenti mediante un modello diverso da una volumetria o un modello del componente adattivo, vedere Creazione di un'unione su percorso.
Come creare un'unione su percorso

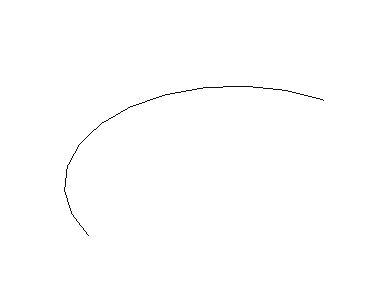

- Utilizzando gli strumenti disponibili nella scheda Crea
gruppo Disegna, disegnare una serie di linee collegate per formare un percorso.

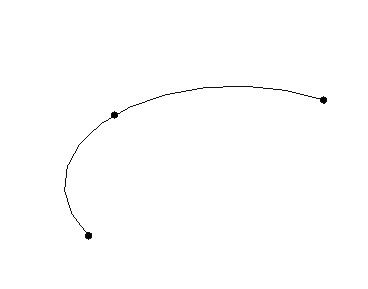

- Fare clic sulla scheda Creagruppo Disegna
Elemento di punto e posizionare i punti di riferimento per i profili dell'unione su percorso lungo il percorso.

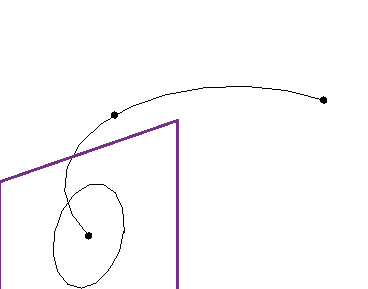

- Selezionare un punto di riferimento e disegnare un profilo chiuso nel relativo piano di lavoro.

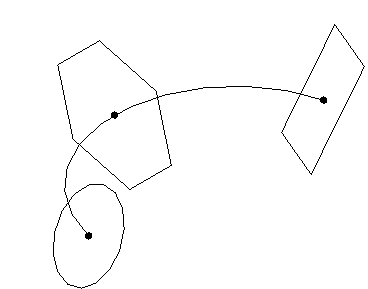

- Analogamente, disegnare i profili per gli altri punti di riferimento.
- Selezionare il percorso e i profili.

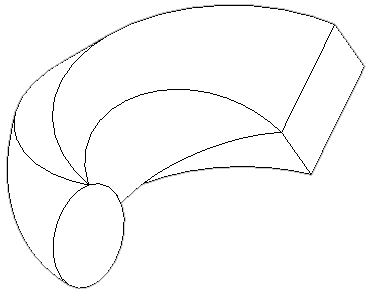

- Fare clic sulla scheda Modifica | Lineegruppo Forma
Crea forma. Vedere Accesso allo strumento Crea forma.
