Estrusioni su percorso

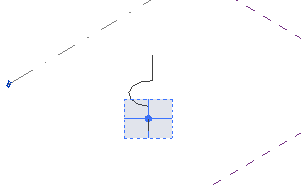

Nell'ambiente di progettazione concettuale, le estrusioni su percorso vengono create eseguendo l'estrusione di un profilo 2D lungo un percorso. Il profilo consiste di impostazioni di linea disegnate perpendicolarmente alla linea o alla serie di linee che definiscono il percorso. Per creare un'estrusione su percorso, selezionare il profilo e il percorso, quindi fare clic su Crea forma.

Se il profilo è un perimetro chiuso, è possibile creare l'estrusione su percorso utilizzando un percorso formato da più segmenti. Se il profilo non è chiuso, l'estrusione non può essere eseguita lungo un percorso formato da più segmenti. Se il percorso è formato da un unico segmento di linea, utilizzare un profilo aperto per creare l'estrusione su percorso.

Nota: Se si sta creando una famiglia di componenti mediante un modello diverso da un modello di volumetria o di componente adattivo, vedere Creazione di un'estrusione su percorso.

Come creare un'estrusione su percorso a più segmenti

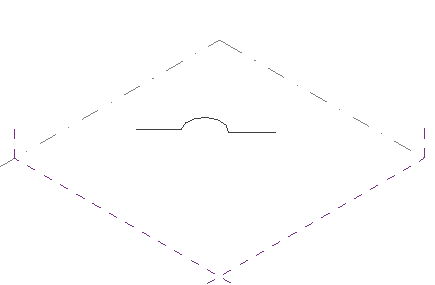

  1. Fare clic sulla scheda Creagruppo Disegna Linea, quindi disegnare una serie di linee collegate che formino un percorso.

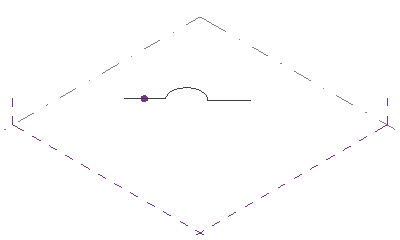

  2. Fare clic sulla scheda Creagruppo Disegna Elemento di punto e fare clic lungo il percorso per posizionare un punto di riferimento.

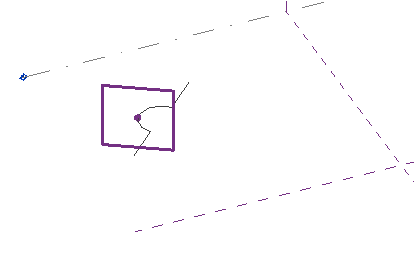

  3. Selezionare il punto di riferimento. Viene visualizzato il piano di lavoro.

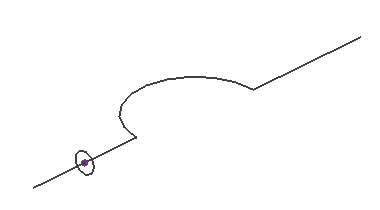

  4. Disegnare un profilo chiuso nel piano di lavoro.
  5. Selezionare la linea e i profili.

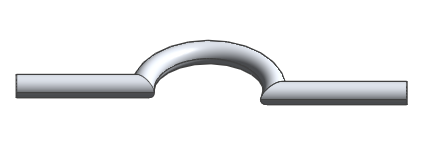

  6. Fare clic sulla scheda Modifica | Lineegruppo Forma Crea forma. Vedere Accesso allo strumento Crea forma.
