Revit rende possibile il controllo della visualizzazione dei componenti strutturali in calcestruzzo nascosti in una vista. La visualizzazione delle linee invisibili di muri, pavimenti, telai, pilastri ed elementi di fondazioni è controllata mediante i seguenti parametri di vista:
- Disciplina
Questo parametro deve essere impostato su Strutturale per le linee invisibili da rappresentare come linee nascoste.
- Stile visualizzazione
Impostando Grafica modello su Nascosto Ombreggiato, le linee invisibili vengono rappresentate come nascoste.
Nota: Il modello delle linee nascoste viene impostato nella finestra di dialogo Visibilità/Grafica. Vedere Visibilità e visualizzazione grafica in viste di progetto.

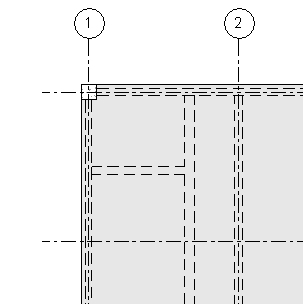

Pianta del pavimento e delle travi strutturali in muri in calcestruzzo
