Assegnazione di etichette alle armature su percorso

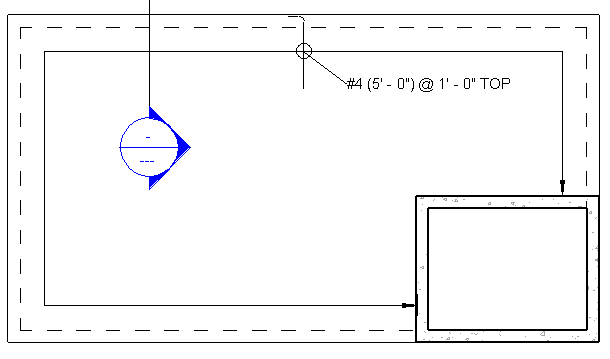

È possibile aggiungere annotazioni alla regione su cui si estende l'armatura su percorso utilizzando simboli ed etichette personalizzati in cui vengono fornite informazioni sul tipo di armatura e dettagli specifici relativi al contorno.

Collocare un simbolo di armatura su percorso

1. Fare clic sulla scheda Annotagruppo Simbolo Simbolo armatura su percorso.
   Nota: Se nel progetto non sono inclusi simboli di armatura, è possibile caricarli dalla libreria. Per ulteriori informazioni, vedere Simboli.
2. Per posizionare il simbolo, selezionare l'armatura su percorso.
3. Fare clic nel punto desiderato per posizionare il simbolo di armatura su percorso.


Collocare un'etichetta di armatura su percorso

1. Selezionare la scheda Annotagruppo Etichetta Etichetta per categoria.
   Nota: Se nel progetto non sono incluse etichette di armatura, è possibile caricarle dalla Libreria. Per ulteriori informazioni, vedere Etichette.
2. Per posizionare l'etichetta, selezionare l'armatura su percorso.

3. Premere ESC per uscire dallo strumento Etichetta.


Per informazioni sulle etichette di armature personalizzate, vedere Modifica delle impostazioni armatura.
