Dopo avere posizionato un muro, è possibile sostituire i vincoli altezza e base iniziali associando l'altezza o la base del muro ad un altro elemento nello stesso piano verticale. L'altro elemento può essere un pavimento, un tetto, un controsoffitto, un piano di riferimento o un altro muro che si trova direttamente sopra o sotto. L'altezza del muro viene quindi aumentata o diminuita in modo da adattarla al contorno rappresentato dall'elemento associato.

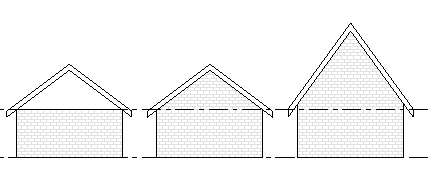

Mediante l'associazione di un muro ad un altro elemento, è possibile evitare di modificare manualmente il profilo del muro quando si modifica il progetto. Nell'esempio seguente, l'immagine a sinistra mostra un tetto posizionato su muri i cui rispettivi vincoli di altezza sono stati specificati come Livello 2. L'immagine centrale mostra l'effetto prodotto dall'associazione dei muri al tetto. L'immagine a destra mostra in che modo il profilo del muro cambia quando l'inclinazione trasversale del tetto associato viene modificata.
Effetto prodotto dall'associazione dei muri al tetto
Vengono applicate le seguenti linee guida:
- Le parti superiori dei muri possono essere associate a piani di riferimento non verticali.
- I muri possono essere associati a tetti o solette locali.
- Se l'altezza di un muro è correntemente associata ad un piano di riferimento, l'associazione ad un secondo piano di riferimento la dissocia dal primo.
- È possibile associare muri paralleli nello stesso piano verticale, ovvero che si trovano direttamente al di sopra o al di sotto l'uno rispetto all'altro.
Come associare i muri ad altri elementi
- Nell'area di disegno, selezionare il muro o i muri che si desidera associare ad altri elementi.
- Fare clic sulla scheda Modifica | Muri
gruppo Modifica muro
Associa altezza/base. - Nella barra delle opzioni, in Associa muro, selezionare Parte superiore o Base.
- Selezionare gli elementi ai quali verrà associato il muro.
Come dissociare muri da altri elementi
- Nell'area di disegno, selezionare i muri da dissociare.
- Fare clic sulla scheda Modifica | Murigruppo Modifica muro
Dissocia altezza/base. - Selezionare i singoli elementi da cui si desidera dissociare i muri. In alternativa, se si desidera dissociare i muri selezionati da tutti gli altri elementi contemporaneamente, oppure non si è certi di quali elementi sono associati, fare clic su Dissocia tutti nella barra delle opzioni.
