Visualizzazione di elementi nella modalità Raggi X

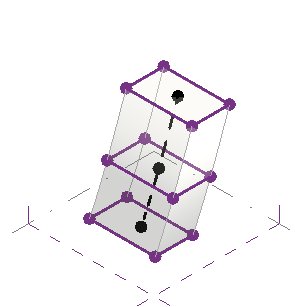

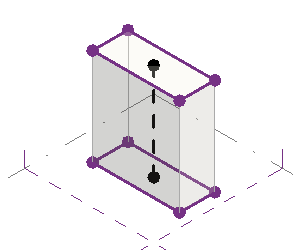

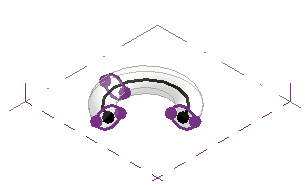

Quando la modalità Raggi X è attivata, vengono visualizzati i profili, i percorsi espliciti e impliciti, gli assi della forma e i nodi di controllo utilizzati per creare la forma.

Nella modalità Raggi X vengono visualizzati i seguenti elementi:

• Profili

  Profili chiusi creati per definire la forma di estrusioni, loft, rivoluzioni ed estrusioni su percorso.


• Percorsi espliciti

  Linea creata per definire un'estrusione su percorso.


• Percorsi impliciti

  Linea creata dal sistema per la costruzione di estrusioni e loft.


• Asse

  Linea creata dall'utente per definire la rotazione di una rivoluzione.


• Nodo di controllo

  I punti creati dal sistema lungo il percorso che ospita i singoli profili.
