Questo strumento esamina i sistemi meccanici che si creano in un progetto per verificare che ogni sistema sia assegnato a un sistema definito dall'utente e connesso correttamente.
Controllo di sistemi di condotti
Per verificare le connessioni dei sistemi di condotti nel modello, fare clic sulla scheda Analizza
gruppo Controlla sistemi
Controlla sistemi di condotti.
- Il sistema non è collegato correttamente.
Un sistema viene considerato come non collegato correttamente quando gli elementi del sistema non sono collegati in un'unica rete fisica. Ad esempio, un sistema con uno o più bocchettoni non collegati in un'unica rete di condotti è considerato come non collegato correttamente.
- La configurazione portata/richiesta non corrisponde.
- La direzione del flusso non corrisponde.

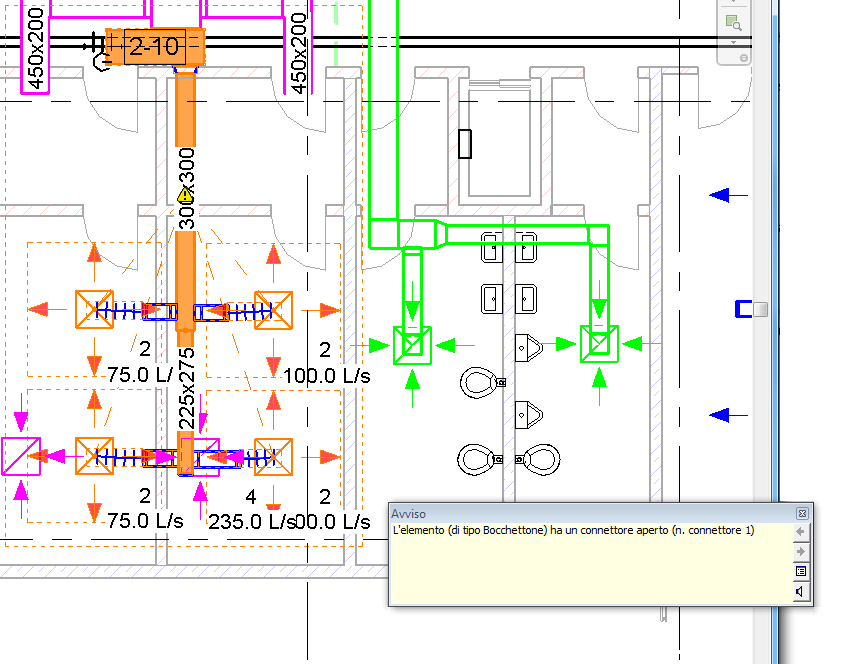

Fare clic su un contrassegno di avviso per visualizzare un messaggio di avviso. Nel messaggio, fare clic sui pulsanti freccia per scorrere l'elenco dei messaggi di avviso. Fare clic su
Espandi finestra di dialogo degli avvisi per visualizzare i dettagli del messaggio di avviso.
Fare di nuovo clic su Controlla sistemi di condotti per disattivare i contrassegni di avviso grafici.
Visualizzazione delle disconnessioni
gruppo Controlla sistemi
Mostra disconnessioni. Nella finestra di dialogo Mostra opzioni di disconnessione, selezionare una o più delle seguenti opzioni: - Condotto
- Tubazione
- Passerella e tubo protettivo
- Apparecchio elettrico
Nell'esempio seguente, sono stati selezionati i contrassegni di disconnessione di condotti.
Fare clic su un contrassegno di avviso per visualizzare un messaggio di avviso. Fare clic su Espandi finestra di dialogo degli avvisi per visualizzare i dettagli del messaggio di avviso.
Fare clic su Mostra disconnessioni e annullare le selezioni per disattivare i contrassegni di disconnessione.
