Impostazione e visualizzazione dei piani di lavoro

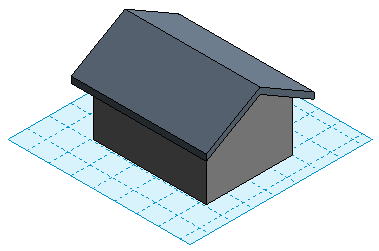

Come visualizzare il piano di lavoro attivo di una vista

Come impostare il piano di lavoro di una vista

  1. Nella barra multifunzione, fare clic su (Imposta).

      Come selezionare questa opzione

    • Scheda Architetturagruppo Piano di lavoro (Imposta)
    • Scheda Strutturagruppo Piano di lavoro (Imposta)
    • Scheda Sistemigruppo Piano di lavoro (Imposta)
    • Editor di famiglie: scheda Creagruppo Piano di lavoro (Imposta)
  2. Nella finestra di dialogo Piano di lavoro, selezionare una delle opzioni seguenti in Specifica un nuovo piano di lavoro:
    • Nome: scegliere un piano di lavoro disponibile nell'elenco, quindi fare clic su OK.

      L'elenco include livelli, griglie e piani di riferimento con nome.

    • Seleziona un piano: Revit crea un piano coincidente con il piano selezionato. Selezionare questa opzione e fare clic su OK. Spostare il cursore sull'area di disegno per evidenziare i piani di lavoro disponibili, quindi fare clic per selezionare il piano desiderato.

      È possibile selezionare tutti i piani a cui possono essere assegnate quote, comprese le superfici dei muri, le superfici dei modelli collegati, le superfici delle estrusioni, i livelli, le griglie e i piani di riferimento.

    • Seleziona una linea e usa il piano di lavoro su cui era stata disegnata: Revit crea un piano di lavoro complanare con quello della linea selezionata. Selezionare questa opzione e fare clic su OK. Spostare il cursore sull'area di disegno per evidenziare le linee disponibili e fare clic per selezionare la linea desiderata.
  3. Se il piano selezionato è perpendicolare alla vista corrente, viene visualizzata la finestra di dialogo Vai a vista. Selezionare una vista e fare clic su Apri vista.
