Assegnazione delle condizioni al contorno dal modello

In questa sezione assegneremo le condizioni al contorno da un modello esistente.

Nella scheda Imposta, fare clic su Condizioni al contorno.

Nota: Il modo più semplice per applicare condizioni al contorno da un modello consiste nel trascinarle direttamente sul modello.

Nota: Le superfici possono diventare selezionate mentre si assegnano loro le impostazioni. Assicurarsi di deselezionare tali superfici prima di assegnare la successiva condizione al contorno. Gli elementi selezionati vengono elencati nell'elenco di selezione. Per visualizzare l'elenco, fare clic su Elenco selezione dalla barra degli strumenti Accesso rapido:

Espandere la diramazione Condizioni al contorno della barra Studio di progettazione.

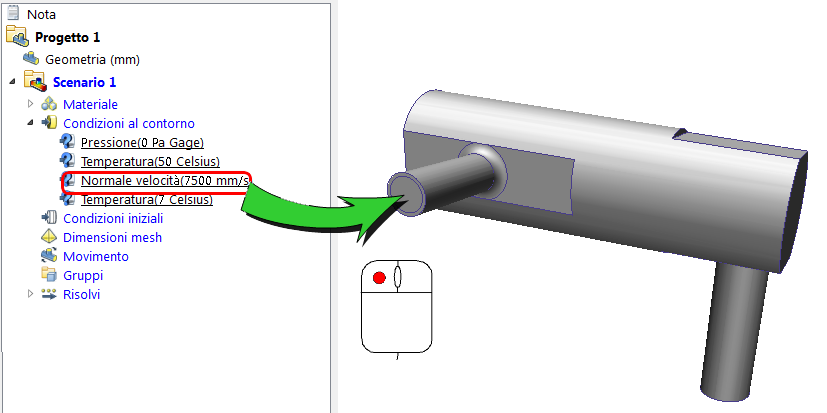

Fare clic con il pulsante sinistro del mouse sulla condizione Velocità, quindi trascinarla su uno degli ingressi:

Fare clic con il pulsante sinistro del mouse sulla condizione Velocità e trascinarla sull'altra entrata:

Fare clic con il pulsante sinistro del mouse sulla condizione Pressione e trascinarla sulla superficie di uscita:

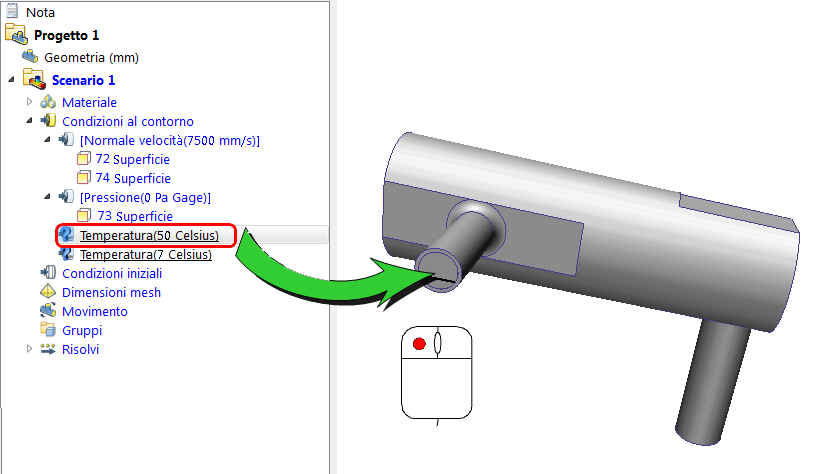

Fare clic con il pulsante sinistro del mouse sulla condizione Temperatura (50 °C) e trascinarla nell'entrata calda:

Fare clic con il pulsante sinistro del mouse sulla condizione Temperatura (7 °C) e trascinarla nell'entrata fredda:
