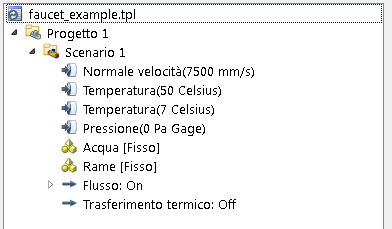

Il modello contiene una condizione al contorno di velocità, due di temperatura e una di pressione.

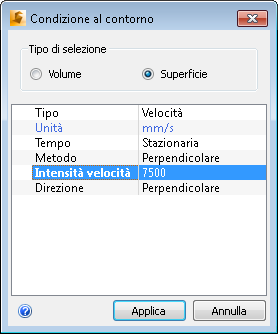

Per creare la condizione al contorno di velocità:
Fare clic con il pulsante destro del mouse su Scenario 1, quindi fare clic su Aggiungi condizione al contorno...
Tipo = Velocità
Unità = mm/s
Intensità velocità = 7500
Fare clic su Applica.

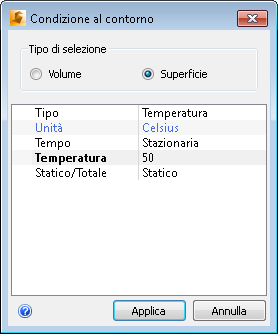

Per creare le condizioni al contorno di temperatura:
Fare clic con il pulsante destro del mouse su Scenario 1, quindi fare clic su Aggiungi condizione al contorno...
Tipo = Temperatura
Unità = Celsius
Temperatura = 50
Fare clic su Applica.

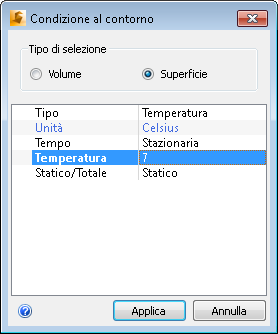

Fare clic con il pulsante destro del mouse su Scenario 1, quindi fare clic su Aggiungi condizione al contorno...
Tipo = Temperatura
Unità = Celsius
Temperatura = 7
Fare clic su Applica.

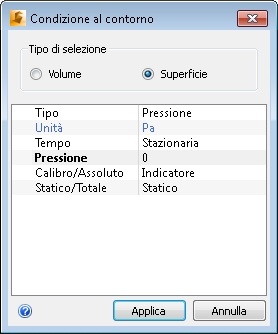

Per creare la condizione al contorno di pressione di uscita:
Fare clic con il pulsante destro del mouse su Scenario 1, quindi fare clic su Aggiungi condizione al contorno...
Tipo = Pressione
Unità = Pa; Pressione = 0
Fare clic su Applica.
