選択したブレンド カーブのコンストレインで必要とされる連続性を変更します。
Constraint Continuity プルアウトからは、G0 から G4 の連続性をサポートする 5 つのツールが使用可能です。
G0 は位置連続性です。G1 は接線連続性です。G2 は曲率連続性です。G3 と G4 はさらに高いレベルの連続性で、オブジェクト間のよりスムーズなトランジションを可能にします。
Aliasで使用する連続性は、おもに下記の図に示す 3 つのタイプがあります。

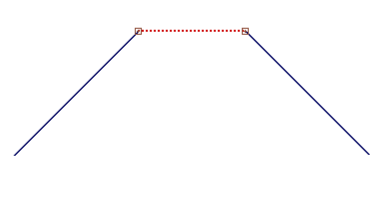

- 位置連続性
-
破線カーブが 2 本の実線カーブにつながっていますが、線の間に角度があるため、カーブの間に鋭いブレイクが生じています。

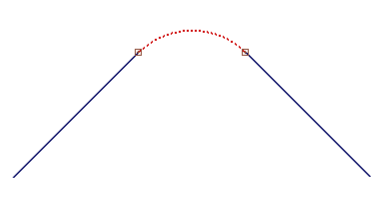

- 接線連続性
-
破線カーブが実線カーブと交わる点には角度差がありません。このタイプの連続性は Round サーフェス ツールと Curve Fillet ツールを使用して作成します。

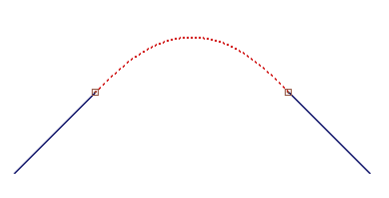

- 曲率連続性
-
破線カーブが実線カーブにさらに滑らかにブレンドしています。
連続性にはもう 1 つの使用方法があります。

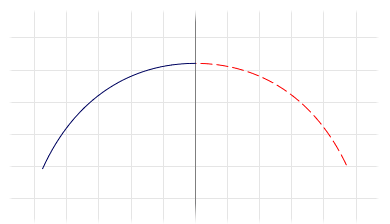

- 仮想的な接線
-
カーブまたはサーフェスを中心線上に作成して、ミラーリングします。仮想的な接線ツールでは、2 つのサーフェス（オリジナルとミラーリングされたもの）が必ず互いに接します。
