トリム サーフェスのトラブルシューティング

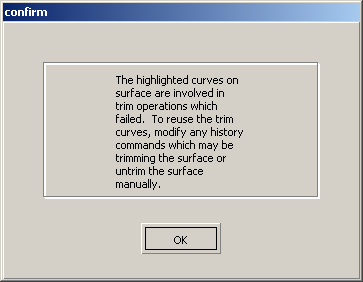

セカンダリサーフェスを作成した際に自動的にトリミングされたプライマリサーフェスに、トリミングを追加する場合、次のような警告メッセージが表示されることがあります。

このメッセージは、投影または交差したカーブやサーフェスによって作成されたカーブ上で、トリミングした場合にも、表示される場合があります。通常、問題の原因は、トリミングカーブやセカンダリサーフェスの作成に使用した最初のサーフェス(またはカーブ)が移動したため、最初のサーフェスのトリミングカーブが、トリミング可能な領域を分離しなくなったことが挙げられます。サーフェス上に新しいトリミングを作成しようとすると、このように診断されるのです。

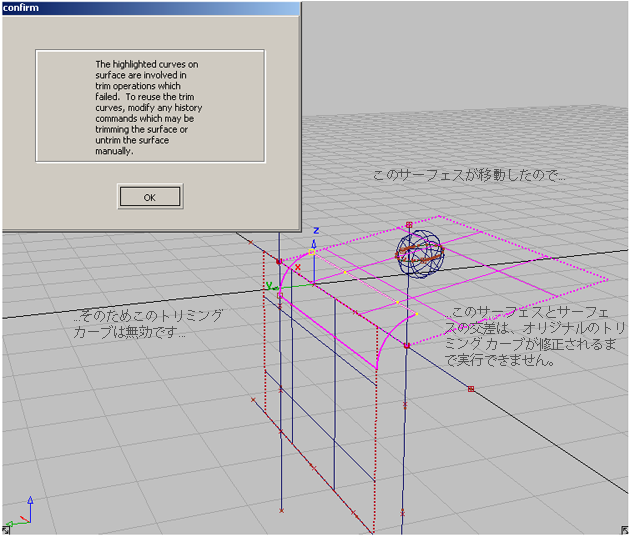

たとえば、この図は2つの平坦なサーフェスの間に作成されたフィレットを示しています。サーフェスを1つ移動すると、トリミングサーフェスが不完全になります。サーフェス上に追加のトリミング(円形の穴)を作成しようとすると、不完全になったトリミングカーブの問題が検出されます。

この問題を解決するには

  1. 問題のあるサーフェスのトリミングを解除します。問題の原因がセカンダリ サーフェスの作成にある場合、Object Edit > Query Edit を選択して automatic trim のチェックをはずします。

    問題の原因が投影または交差の操作で作成したトリミングカーブにある場合は、投影または交差しているカーブやサーフェスを移動して問題のないトリミングカーブを再度作成するか、トリミングを解除してトリミングカーブを修正します。

    サーフェス上に複数のトリミングやセカンダリサーフェスを作成した場合、問題の原因であるオリジナルのトリミングカーブを元に戻すまで、トリミングの解除操作を何度も実行する必要があるかもしれません。

  2. トリミングカーブを修正して、トリミング可能な領域を作成します。
  3. サーフェスを再度トリミングします。
  4. 追加のトリミング操作を進めます。
