縮退されたメッシュ、非多様体メッシュ、方向付けされてないメッシュ、自己交差しているメッシュ、折り畳まれたエッジを含むメッシュを特定し、修復します。
テストは連続的に実行され、各修復処理の後にフィードバックがオプション ウィンドウおよびプロンプト ラインを介して提供されます。不備のある三角形を削除することによってメッシュを修正します。
Mesh cut、Mesh offset および Mesh collar など、メッシュに作用する多くのツールは、非多様体メッシュ、方向付けされていないメッシュ、自己交差しているメッシュに対して正しく動作しません。まずメッシュを「修復」するかどうかを尋ねられます。
メッシュを修復する
- Mesh > Mesh Repair
の順に選択します。 Mesh Repair Control ウィンドウが開きます。
- メッシュを選択します。

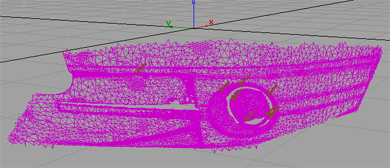

メッシュに問題があれば、それを指す赤い矢印が表示されます。プロンプト ラインでは、矢印が示す問題の種類を説明します。

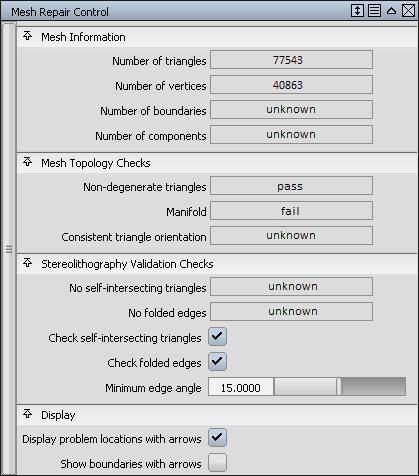

Control ウィンドウにはメッシュの情報（統計情報）が表示され、メッシュが上で定義した基準を満たしているか（テストに合格しているか）どうかを示します。これらの基準は調査され、関連する問題も 1 つずつ解決されます。
- テストに失敗した場合は、モデリング ウィンドウの右下隅にある Repair ボタンをクリックしてメッシュの修正を開始します。
- ボタンは複数回クリックする必要がある場合もあります。または、Repair All ボタンをクリックすると、すべての修正を一度に行えます。
- プロンプト ラインの指示に従って Repair ボタンをクリックし続け、メッシュに関するさまざまな問題を続けて修正します。

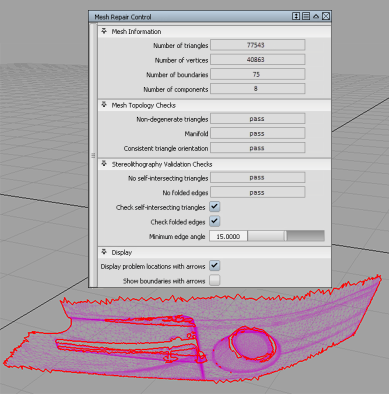

処理が終了すると、メッシュの境界は赤で描写されます。
Mesh Repair Control ウィンドウの詳細については、Mesh > Mesh Repair
を参照してください。 注:Mesh Repair は、不備のある三角形のセットを表示し、これらを削除することによって埋め込まれたメビウスの輪も削除されます。
