Analyze network ツールは、ネットワークの情報を表示して、カーブ セグメントやスカルプト カーブを検証したり、連続性の問題について解決策を提示します。
ネットワークの情報を表示する
- CrvNet Tools > Analyze Network
を選択します。 Analyze network ツールにより、カレント カーブ ネットワークのコンポーネントに関する情報が表示されます。
- カーブ セグメントまたはスカルプト カーブをクリックして押したままの状態にすると、さらに詳しい情報が表示されます。この情報には、連続性が達成できなかった場合にネットワークを編集するための推奨アクションが含まれます。
分析
Analyze network ツールにより、カーブ ネットワークに以下の情報を示すラベルが付けられます。
| ネットワーク コンポーネント | 表示 |
|---|---|
| 交点 | 赤い点 |
| 各カーブ セグメントの連続性の種類 | カーブ セグメントの中間点を示すラベル（Pos または Tan） |
| 隣接するサーフェスが 1 つ以上あるカーブ セグメント | 白い線 |
| 隣接するサーフェスがないカーブ セグメント | 緑の線 |
| スカルプト カーブ | 赤い線 |
| ピン付けしたカーブ セグメント | ピンのアイコン |
注:
ネットワークの有効な閉じた領域にサーフェスを構築できなかった場合、エッジが赤で表示されます。この場合、エッジを照会して（以下参照）原因についての詳しい情報を入手します。
Analyze network ツールでは、カーブ セグメントとスカルプト カーブを選択して、次のような情報を入手できます。
| 情報 | 説明 |
|---|---|
| カーブの種類（Curve Type） | Network（ネットワークされたカーブ）またはSculpt（スカルプト カーブ） |
| 影響領域（Region of Influence）（スカルプト カーブの場合） | Large、Medium、または Small |
| 性質（Nature） | PinnedまたはFreeサーフェスがカーブセグメントにピン付けされているかどうか |
| エッジの種類（Edge Type） | Interior: カーブ セグメントがネットワークの内側にあります（サーフェスはセグメントの両側にあります）。Boundary: カーブ セグメントがネットワークのエッジ上にあります（サーフェスはセグメントの片側にのみあります）。Orphan: カーブ セグメントがサーフェスにまったく接続していません。 |
| 連続性（Continuity） | Achieved（確立されている）またはNot achieved（確立されていない）連続性がない場合、Analyze networkツールが推奨するアクションを提示します。 |
| 推奨アクション（Recommended Action）（連続性のないカーブ セグメント） | カーブ ネットワークが必要な連続性を達成するための、ネットワークの修正方法についての推奨事項 |
カーブ ネットワークが特定のカーブ セグメントに必要な連続性を達成できない場合、Analyze network ツールが問題を解決して必要な連続性を達成するための推奨アクションを提示します。
注:
推奨アクションはこれまでの経験に基づいた解決策です。通常、連続性を達成できない原因を正確に突き止めることは不可能です。
| 「推奨アクション」 | 考えられる原因 | 対策 |
|---|---|---|
| 終了点がディジェネレイト サーフェスに属する | カーブ セグメントを定義している交点の 1 つで接する 1 つまたは複数のサーフェスが、ディジェネレイト サーフェスです。 | 原因となる交点に矢印が表示されます。ディジェネレイトサーフェスを要求しないカーブでネットワークを定義し直してください。 |
| 終了点のネットワーク トポロジをチェックする | カーブ セグメントを定義している交点の 1 つが、5 辺以上の領域の一部である可能性があります。 | 原因となる交点に矢印が表示されます。四角形のサーフェスだけを持つカーブでネットワークを定義し直してください。 |

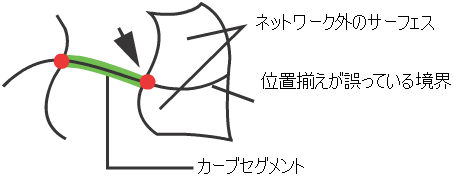

| 終端のサーフェスが矛盾する | この交点で出会う（ネットワークの外側の）サーフェスの法線または曲率の間に矛盾が発生している可能性があります。  |
原因となる交点に矢印が表示されます。カーブセグメントのエンドポイントでサーフェスの位置揃えをチェックし、調整して必要な連続性を確保します。 |

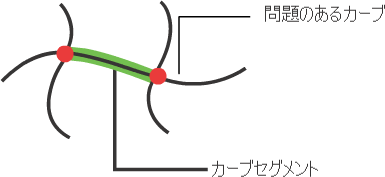

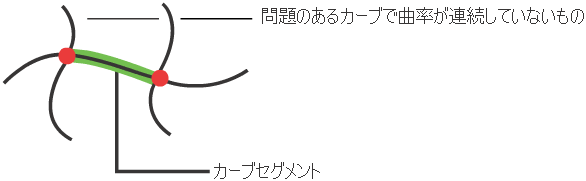

| 終端で問題となるカーブ | このカーブ セグメントで交差する 1 つまたは両方のカーブの曲率のレベルが十分ではありません。  |
原因となる交点に矢印が表示されます。交差するカーブの曲率をチェックするには、Curve curvature測定ツールを使用します。 |

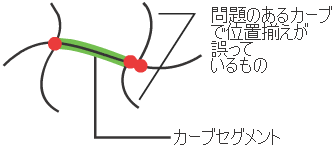

| エッジの端でのカーブの位置揃え | このカーブ セグメントで交差するカーブの位置揃えが誤っています。  |
両方の対になったカーブ セグメントの位置揃えをチェックします。 |

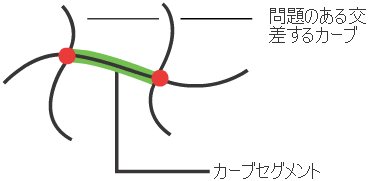

| 両端にあるカーブを滑らかにする | このカーブ セグメントで交差する 1 つまたは両方のカーブの質に何らかの問題があります。  |
エディット ポイントの表示をオンにして、交差するカーブで問題のあるエディット ポイントを探します。交差するカーブの曲率をチェックするには、Curve curvature測定ツールを使用します。Smoothツールを使用して、交差するカーブを滑らかにします。 |
| エッジ カーブに問題がないかをチェックする | このカーブ セグメントに属するカーブの質に問題があります。  |
エディット ポイントの表示をオンにして、問題のあるエディット ポイントを探します。Curve curvature測定ツールを使用して、カーブの曲率をチェックします。Smoothツールを使用して、交差するカーブを滑らかにします。 |
| エッジ カーブのノットの状態をチェックする | このカーブ セグメントに属するカーブの、エディット ポイントに問題があるか、あるいはマルチノットがあります。  |
カーブを編集または再構築して、エディット ポイントの間隔を適切にします。 |
| 三角形のカーブを簡素化する | 三角形の領域を定義するカーブが複雑すぎます。  |
Rebuild curveツールを使用して、カーブのエディット ポイント数を減らします。Smoothツールを使用して、カーブの鋭い折れ目を削除します。 |
