カーブやサーフェスとは異なり、メッシュは Alias で直接作成することはできません。メッシュは、通常、メッシュを含む既存ファイルを開いたときか、NURBS またはクラウド オブジェクトを変換したときに得られます。
メッシュをファイルから読み込む
- File > Open
または File > Import > File
の順に選択して、ポリゴン データが含まれているファイルを開きます。次のファイル タイプでメッシュ オブジェクトを Alias に読み込むことができます。 - Wire ファイル（メッシュと共に保存されている場合）
- STL ファイル（バイナリまたは ASCII）
- OBJ ファイル
Wire ファイルおよび STL ファイルについては、ファイルのロード中にプログレス バーが表示されます。同じ頂点は自動的にマージされるため、それ以降の操作中のパフォーマンスが改善されます。
これらのファイルタイプでは、約 3 百万ポリゴンもの大きなメッシュを保存することができます。Wire ファイルは最も効率的なフォーマットです。ただし、交換フォーマットとしてはバイナリの STL ファイルの方が OBJ ファイルよりも格段に高速です。
NURBS サーフェスやシェルからメッシュを作成する
- メッシュを作成する NURBS サーフェスやシェルをすべて選択します。
- Mesh > Mesh Tessellation > Nurbs to Mesh
の順に選択します。 選択したサーフェスやシェルをテッセレーションすることにより、新しいメッシュ オブジェクトが作成されます。
注:オブジェクトのテッセレーション方法を制御するには、オプション ウィンドウのパラメータを使用します。
クラウドからメッシュを作成する
- クラウド データを Alias に読み込みます(File > Import > Cloud
)。 - クラウドを選択します。
- Mesh > Mesh Tessellation > Cloud to Mesh
の順に選択します。
変形マップからメッシュを作成する
- 変形マップをシェーダに割り当ててから、そのシェーダを目的のオブジェクトに適用します。
- 変換する変形マップを含んだオブジェクトを選択します。
- Mesh > Mesh Tessellation > Displacement Map to Mesh
の順に選択します。 メッシュは変形マップから計算され、アクティブにされました。オリジナルのオブジェクトは非アクティブになりますが、まだオリジナルのロケーションにあります。このオブジェクトは、オブジェクトまたはメッシュが移動されるまで、不透明になることがあります。

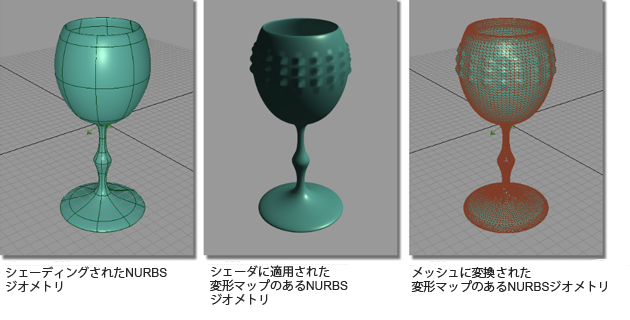

以下の例は、「いぼ飾り」模様をつけるためプラスチック コップの外側にプロシージャル変形マップが適用されたNURBSジオメトリを示しています。Displacement Map to mesh ツールを使用して、メッシュの作成に変形テッセレーションが使用されています。
テッセレーションを設定する
変形処理によって良質で、役に立つメッシュを作成するには、Render > Globals または Mesh > Mesh Tessellation > Displacement Map to Mesh のオプション ボックスから Mesh Tolerance
パラメータと Displacement Detail パラメータを調整して、テッセレーションの質を制御することができます。
