アイソパラメトリックカーブ

アイソパラメトリックカーブはサーフェスに沿って U 方向と V 方向に伸びるラインで、CV で定義されたとおりにサーフェスのシェイプを表します。

Aliasでは、アイソパラメトリックカーブ（UV方向に伸びるカーブのメッシュ）としてNURBSサーフェスを描きます。

アイソパラメトリックカーブは、アイソパラムと呼ばれることもあります。

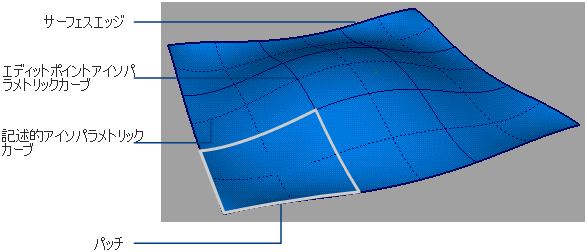

ややこしいですが、「アイソパラメトリックカーブ」という用語は、関連しているが微妙に異なる2つのサーフェスの特徴を説明するのに使用されます。

エディットポイントアイソパラメトリックカーブ

エディットポイントにある一連の定数パラメータです。エディットポイントのアイソパラメトリックカーブは、「パッチ」間の境界を示すという点で特殊です。CV 同様、アイソパラメトリックカーブは、システム内のサーフェスを表す上で重要です。

Aliasでは、実線を使用してこの種類のアイソパラメトリックカーブを描画します。

Insertツールで作成したアイソパラメトリックカーブは、この種類になります。この種類のアイソパラメトリックカーブを追加すると、実際にサーフェスジオメトリが変更されます。
この種類のアイソパラメトリックカーブのみ削除できます。
この定義を用いると、サーフェスのUV方向にあるアイソパラメトリックカーブの数は、エディットポイントと同じになります。

U 方向または V 方向の一連の定数パラメータのラインです。たとえば、U=1.5 のサーフェス上の各ポイントを結合してできるラインは U アイソパラメトリックカーブになります。

Alias では、点線を使用してこの種類のアイソパラメトリックカーブを描画します。

Patch precision ツールを使うと、サーフェス用に描くこの種類のアイソパラメトリックカーブの数を増やすことができます。
この定義を使えば、サーフェスにアイソパラメトリックカーブを無限に作成できます。
- これらのアイソパラメトリックカーブを使用してサーフェスのシェイプを理解しやすくすることはできますが、実際のサーフェスを表現するためにこの周囲のアイソパラメトリックカーブが使用されることはありません。
