キーポイント カーブの編集

キーポイント カーブの移動、形状の変更、編集について説明します。

キーポイントを移動する

  1. Keypoint Curve Tools > Drag Keypoints を選択します。
  2. キーポイントをドラッグして移動します。
    注:

    別のカーブとの関係(たとえば接線性など)を保持するキーポイント カーブを編集する場合、この関係が失われます。

キーポイント カーブのアトリビュートを編集する

  1. キーポイント カーブを選択します。
  2. Windows > Information > Information Window を選択します。
  3. Attributes セクションを開き、設定を編集します。

キーポイント カーブを分割する

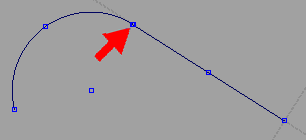

  1. Keypoint Curve Tools > Break & Join > Break Curve at Keypoint を選択します。
  2. キーポイント カーブのキーポイントをクリックします。

2 つのキーポイント カーブを結合する

2 つのカーブは終端で重なっている必要があります。

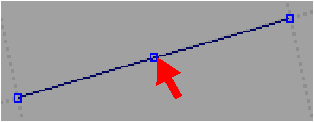

  1. Keypoint Curve Tools > Break & Join > Join Curves を選択します。
  2. カーブの終端にある重なったキーポイントをクリックします。
    注:

    カーブの終端にある重なったエディット ポイントをクリックして、規則的なカーブを結合することもできます。
