1 セットのサーフェスおよび隣接するサーフェスのセット上に、対称の接線に沿って、接線(接線連続サーフェス カーブによって定義される)の間にトランジション サーフェスを作成します。
- Surfaces > Multi-Surface Fillet > Symmetric Fillet
の順に選択します。 - フィレットの接線として使用されるサーフェス カーブを選択します。サーフェス エッジ、トリミングされたエッジ、カーブオンサーフェス、またはアイソパラメトリック カーブとすることができますが、接線連続(G1)である必要があります。

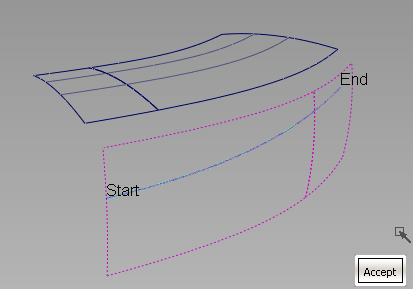

Start ラベルおよび End ラベルが表示され、選択したカーブの範囲がわかります。
- Accept ボタンをクリックします。
- サーフェスの 2 番目のセットを選択します。

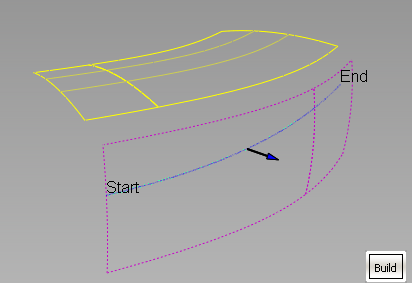

サーフェスは黄色で描画されます。
- Accept ボタンをクリックします。
青の矢印が表示され、フィレットが作成される面を示します。
- 必要に応じて、反転するには矢印をクリックし、Build ボタンをクリックします。

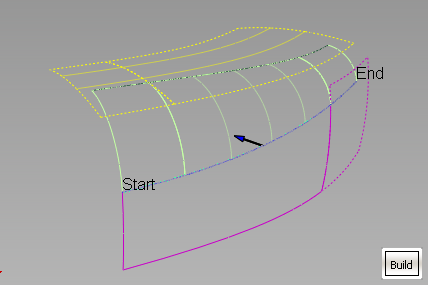

接線とサーフェスの 2 つ目のセットの間にシンメトリ フィレットが作成されます。既定では、フィレットは円になり、接線の全体の長さを超えます。
- コントロール ウィンドウを開きパラメータを変更します。次に、Update ボタンをクリックしてフィレットを更新します。

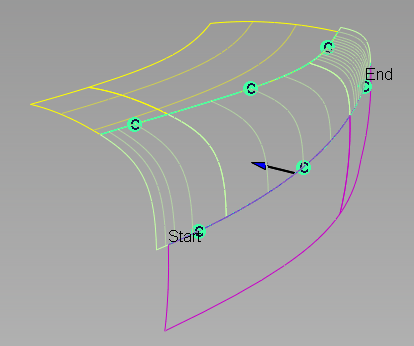

次の例では、Section Type が G2 Curvature に設定され、Continuity Check がオンになり、フィレットの両端が拡張され、サーフェスをトリミングできるようにします(Trim Type を Automatic に設定)。
シンメトリ フィレットにはコンストラクション ヒストリがあり、入力ジオメトリを変更するたびに更新されます。
