サーフェス連続性ロケータ

Surface Continuityツールは2つのサーフェス間の境界をチェックし、G0、G1、G2の精度を表示するロケータを作成します。ロケータは情報をチェックして表示するために使用する特殊なエンティティで、独自の選択ツールと削除ツールを持ちます（他のロケータはLocatorsパレットにあります）。

Surface Continuity の表示オプションを選択するには、次の 3 つの方法があります。

1. エッジを選択する前に、アイコンをダブルクリックしてオプションウィンドウを開きます。

2. ロケータを選択しているときに、edge を選択後に、WindowsInformationInformation Window を使用して設定を表示して修正します。

3. 以下に示すプロンプト ラインの説明のように、マウスボタンを使用して設定をインタラクティブに調整します。

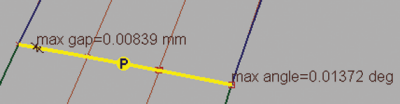

2つのサーフェスパッチの間にある結合をクリックします。ロケータが表示されます。

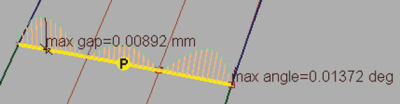

マウスの中ボタンでクリックすると、コームが表示されます。これをクリック＆ドラッグし、サンプリングを調整します。

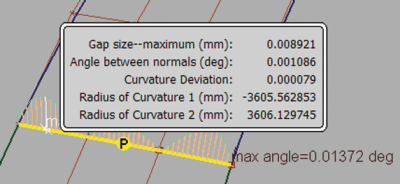

特定のロケーションに関する詳細情報については、マウスの右ボタンを使用します。

DeleteLocators を使用して、ロケータを削除します。
