レッスン 2: 側面サーフェスを作成する

このMP3プレーヤのデザインは、面取りされた側面が特徴となっています。Draft ツールと Flange ツールを使用して、側面サーフェスと分割線を作成します。

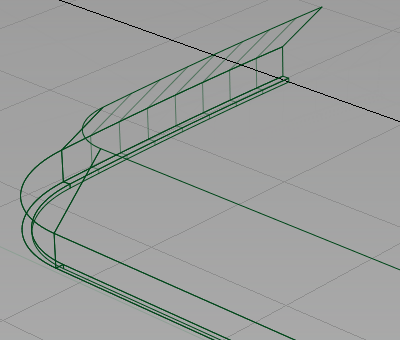

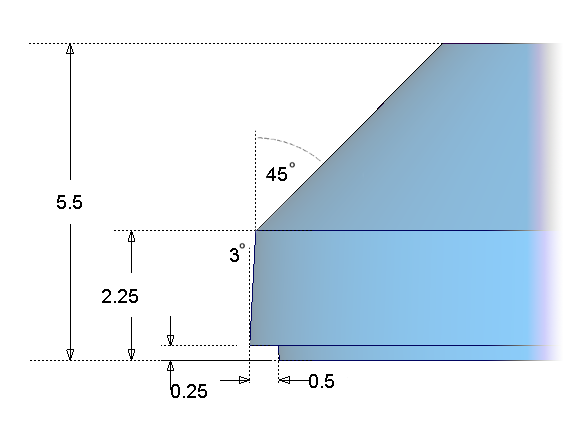

ケースの寸法は次の図のように表示されます。

チュートリアルのレッスン 2 をご覧ください。

チュートリアルファイルを開く(オプション)

レッスン 1 を問題なく完了した場合は、次の手順「側面サーフェスを作成する」に進んでください。

レッスン 1 の作業に問題があった場合は、CourseWareプロジェクトの wire フォルダにある MP3Player_Part1.wire というファイルを開きます。このファイルには、レッスン 1 の完成モデルが保存されています。

側面サーフェスを作成する

まず、カーブをセンターラインから離れた位置に Z 方向に移動し、このチュートリアルで後ほど作成する分割線のための空間を残しておきます。

Perspective を最大化します。

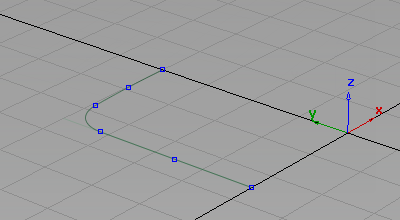

Pick > Object を選択し、セレクションボックスをドラッグしてすべてのカーブを囲んで選択します。
Transform > Move を選択し、r0,0,0.25 と入力して[Enter]キーを押し、カーブを Z 方向に 0.25 mm 移動します。

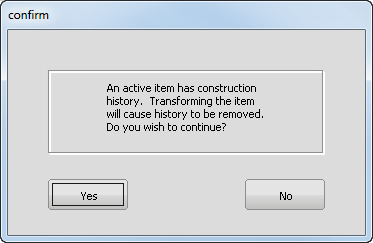

フィレットカーブのコンストラクションヒストリを削除してよいかを尋ねるプロンプトが表示されます。Yesを選択します。
次に、Draft サーフェスを使用して側壁を作成します。

カーブを選択した状態で、Surfaces > Multi-Surface Draft を選択します。アイコンをダブルクリックして、オプションウィンドウを開きます。まずデフォルトの Draft 設定で開始し、サーフェスを作成してから設定を変更します。

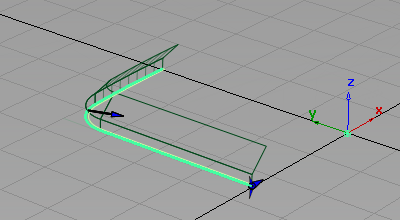

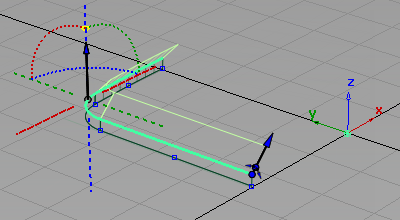

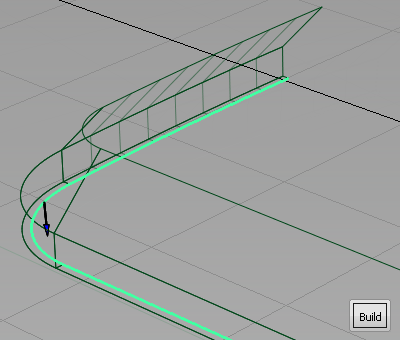

Draft マニピュレータが表示されます。

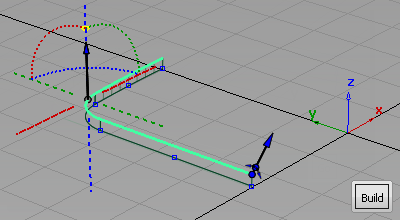

Build をクリックしてサーフェスを作成します。

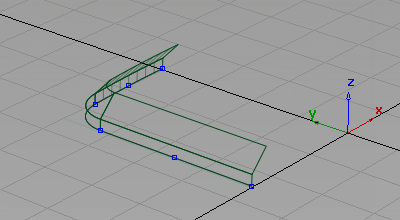

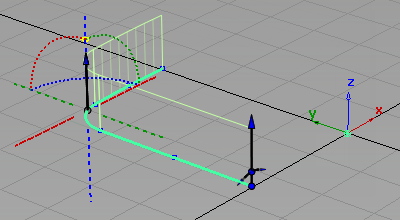

デフォルトのドラフトサーフェスが構築されます。デフォルトのドラフト方向は正の z 軸なので、作成するデザインでは正しい方向です。

ヒント:

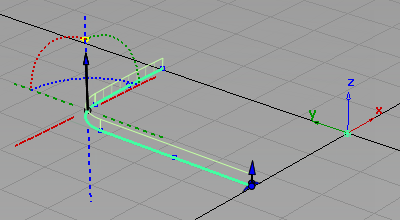

これ以降のデザインでドラフトの牽引方向を変更するには、軸を表す点線とアークをクリックします。
次に、必要な寸法に合わせて、Draft Angle とサーフェス長を変更します。

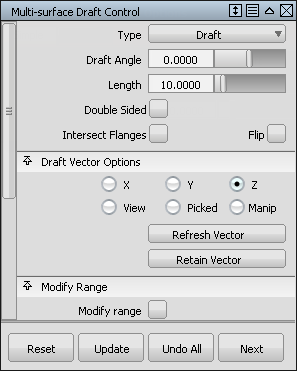

Multi-surface Draft Control ウィンドウで、設定を Draft Angle を -3 度、Length を 2 に変更し、Update をクリックします。

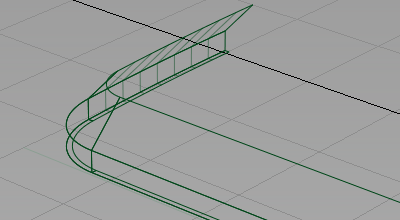

ドラフトサーフェスが新しい設定で再構築されます。
Pick > Nothing を選択して、サーフェスの作成を完了します。
次に、面取りしたサーフェスを作成します。

Multi-Surface Draft アイコンをダブルクリックして、もう一度オプションウィンドウを開きます。設定を Draft Angle を -45 度に、Length を 5 に変更します。

注:
面取りしたサーフェスをおおよその長さで構築します。MP3 プレーヤの正面は、後で側壁を正しい高さにトリミングするのに使用します。

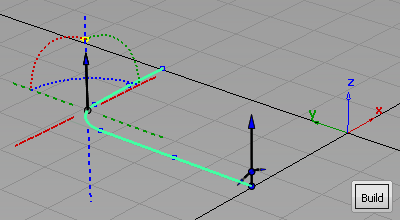

新しいドラフトサーフェスの入力カーブとして、ドラフトサーフェスの 3 つの上部エッジを選択します。
Build をクリックして、面取りしたサーフェスを作成します。
Pick > Nothing を選択して、ドラフトサーフェスを完成させます。

分割線を作成する

次に、フランジサーフェスを使用して、センターラインに小さい分割線を作成します。

フランジサーフェスはドラフト方向ではなくサーフェスエッジから角度を測定するため、フランジサーフェスを構築できるのはサーフェスエッジからのみで、カーブからは構築できません。そこでまず、カーブをテンプレート化し、サーフェスエッジを選択しやすくしておきます。

Pick > Component を選択し、カーブのみが選択されるようにオプションを変更します。
ヒント:
Pick > Component アイコンをダブルクリックしてオプションウィンドウで選択オプションを設定するか、または下図に示すメニューバーの下の小さなアイコンを使用します。

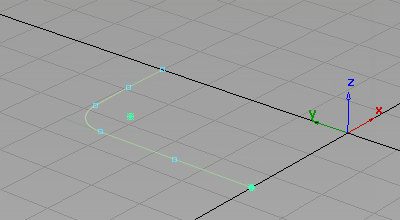

セレクションボックスをドラッグしてモデルを囲みます。カーブのみが選択されます。
ObjectDisplay > Template を選択して、選択したカーブをテンプレートにします。
次に、分割線のディテールを示す小さなフランジサーフェスを作成します。

Surfaces > Multi-Surface Draft を選択します。アイコンをダブルクリックして、オプションウィンドウを開きます。
コンストラクションの Type を Draft から Normal に変更します。

Angle を 3 に変更し、Length を 0.5 に変更します。

注:
角度を 3 度にすると、側壁の 3 度のドラフト角度が相殺されます。つまり、フランジサーフェスは地表プレーンと平行に構築されます。
側壁の下側のエッジをクリックします。

Build をクリックします。小さなFlangeサーフェスが作成されます。
Pick > Nothing を選択して、フランジサーフェスを完成させます。
側壁を完成させるために、もう 1 セットのフランジサーフェスを作成してセンターラインで合わせます。

Surfaces > Multi-Surface Draft を再度選択し、アイコンをダブルクリックしてオプションウィンドウを開きます。
Angle を 0 に、Length を 0.25 に変更します。
作成したフランジサーフェスの 3 つのエッジを選択して、Build をクリックします。
Pick > Nothing を選択して、フランジサーフェスを完成させます。

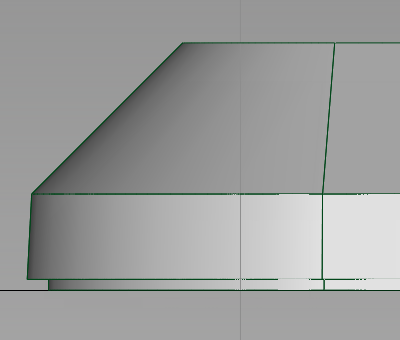

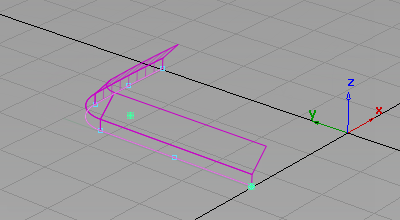

サーフェスの側面の輪郭を見ると、ドラフト角度とスプリットラインのディテールが正確に作成されていることがわかります。
