これで正確なサイズのモデルを作成し、ジオメトリシェイプを使用してきちんとしたデザインを作成できるようになりました。Multi-Surface Draft ツールは、プラスチック成型のパーツをデザインする場合に役立ちますが、同様に、どのようなエッジ サーフェスでもすばやく作成できます。
次のイメージは、使用できる類似のプロジェクトの例を示します。

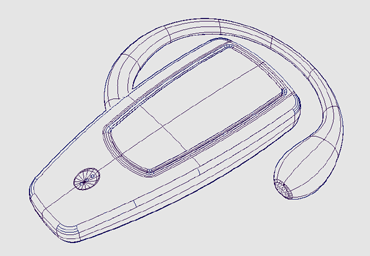

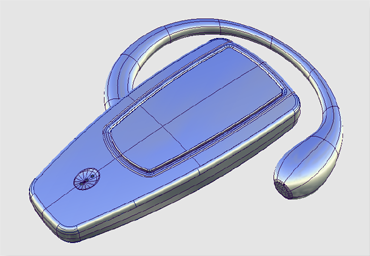

この携帯電話のヘッドセットは、アークとドラフトサーフェスを使用して、MP3プレーヤと同じ方法で構築されています。

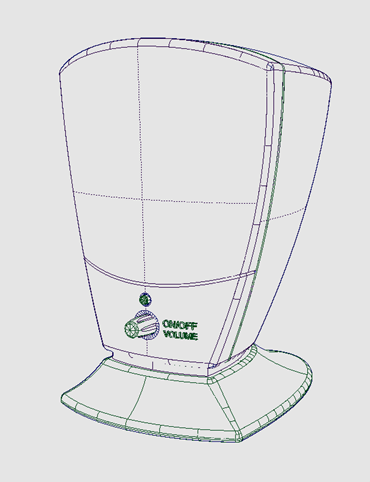

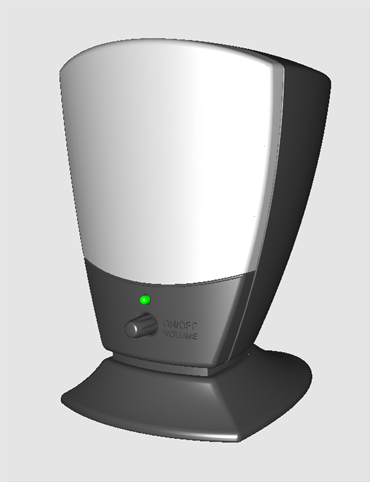

コンピュータのスピーカーはモデリングの実習に適した題材です。サイズを測定して、できるだけ正確にそのシェイプを複製してみてください。

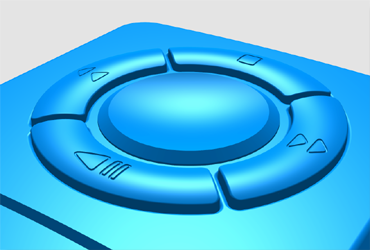

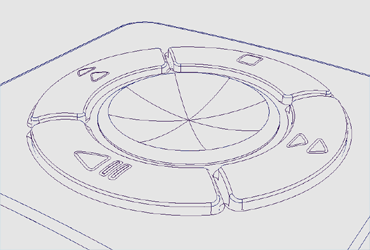

Vacuum Cleanerチュートリアルを復習して、ボタンにディテールを追加する方法を思い出してください。同じ方法で、MP3 プレーヤ モデルでボタンとボタン穴をくぼませてフィレットし、完成させることができます。

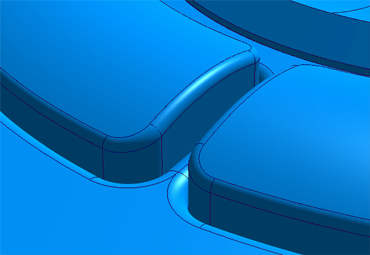

Surfaces > Rolled Edge > Tubular Offset を使用して、投影されたカーブオンサーフェスから溝を作成できます。このツールを使用したことがない場合は、ヘルプを参照してください。
