ブレンド カーブを使用すると、シェイプに対してコンストレインを指定することでカーブを作成できます。
パレット ツール: Curves > Blend Curve ツールボックス
ブレンド カーブを使用すれば、よりハイレベルかつ単純な方法でカーブの形状作成や操作ができます。また、複雑なカーブの実際のジオメトリを抽象化し、単純化することによりカーブを操作しやすくします。ブレンド カーブでは、カーブの必要条件に重点を置いて、Studio にその要件を満たす適切なカーブを計算させることができます。
ブレンド カーブは、より多くのコンストラクション ヒストリをもつ通常の NURBS カーブです。通常のカーブ ツールをすべて使用することができるため、特に Blend Curve ツールを使用しない限り、ブレンド カーブとほかのカーブと区別がつきません。

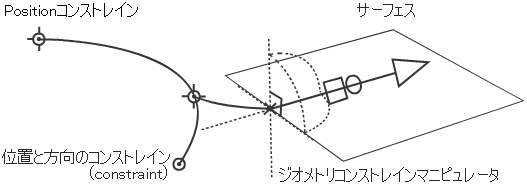

ブレンド カーブは、コンストレインとして機能するブレンド ポイントで制御されます。
以下のようなコンストレインを設定してカーブを作成します。
- カーブが通る空間のポイント
- 接するサーフェス
- 既存カーブと交差するブレンド カーブ
- 特定のポイントでの方向
など。Aliasは、コンストレインを満たすカーブを描きます。また、コンストレイン、またはカーブがコンストレインされているオブジェクトが変更されるとカーブは自動的に更新されます。
ブレンド ポイントの種類
ブレンド ポイントには、大きく分けて 3 つの種類があります。
- Location: カーブが強制的に空間のブレンド ポイントの位置を通るようします。
この種類のブレンド ポイントは、最初にブレンド カーブを描いたときに作成されます。
- Direction: カーブが強制的に空間のブレンド ポイントの位置を通過し、ワールド空間の特定の方向へ向かうようにします。
このブレンド ポイントは以下のように 2 つのサブタイプに分けられます。
- Directed: カーブ接線の実際の方向を設定できます。ブレンド ポイントの位置で接線が特定方向を向いている必要があるときに、これを使用してください。
- Parallel: ブレンド ポイントを(どちらかの方向に)通過するカーブに沿ったラインを設定できます。Parellel の方が、カーブに、より優れた接続性を簡単に持たせることができます。
- Geometry: カーブが強制的にカーブまたはサーフェス上のポイントを通過し、そのカーブまたはサーフェスに関連した方向に向かうようにします。
次の表に、さまざまなコンストレインを表すアイコンを示します。
| タイプ | アタッチされていない | ブレンド カーブにアタッチされている | 通常のカーブにアタッチされている |
|---|---|---|---|
| Location |
 |
 |
 |
| Direction |
 |
 |
 |
