DWG DXF

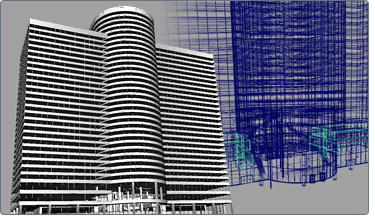

DWG および DXF® ファイル タイプは、AutoCAD® ソフトウェアの図面ファイルおよび Drawing eXchange ファイルです。

Autodesk DirectConnect は、Autodesk Alias、Autodesk Maya、Autodesk Showcase、および Autodesk Opticore Studio ソフトウェアへの AutoCAD (DWG および DXF)ファイルの読み込みをサポートしています。インストールの詳細については、「Autodesk DirectConnect をインストールする」を参照してください。

DWG/DXFファイルの読み込み

  1. インストールされている Autodesk ソフトウェア製品内のメニュー パスを選択します。
    Autodesk Alias File > Open または File > Import > File
    Autodesk Maya File > Open Scene または File > Import
    Autodesk Showcase File > Import > Import Files
    Autodesk Opticore Studio File > Import
  2. DWG (.dwg)または DXF (.dxf)ファイルを参照して選択します。
  3. OK または Open をクリックしてトランスレータを起動し、ファイルを読み込みます。

読み込まれた DWG および DXF データの種類

重要:
  • Showcase では、AutoCAD マテリアル属性 Illumination はサポートされません。Alias では、AutoCAD マテリアル属性 Illumination はサポートされますが、Incandescence と呼ばれています。
  • Showcase では、3D 階層データだけをサポートします。2D 図面はサポートしません。
注:
  • Autodesk ソフトウェア内でこのデータを見つける方法については、「読み込まれたデータの場所」を参照してください。
  • Alias のデータ読み込みのオプションについては、Autodesk Alias ヘルプを参照してください。
  • want curves をオンに設定した場合、DWG と DXF の両方は、カーブとラウンド トリップ データの書き出しをサポートします。サポートしていない場合は、want curves をオンに設定します。

DWG/DXF ファイル(Autodesk Alias)を書き出す

  1. Autodesk ソフトウェア内で、File > Save As または File > Export > Active As を選択します。
  2. File Formats メニューで、DWG または DXF をクリックします。使用可能なオプションについての詳細は、Autodesk ソフトウェアのヘルプを参照してください。
  3. DWG/DXF バージョンを選択し、Save をクリックします。
