カーブをオフセットしたカーブオンサーフェスを作成する

カーブのまわりの仮想チューブがサーフェスと交差するカーブオンサーフェスを作成します。

注: 次のワークフローは、入力としてカーブオンサーフェス、サーフェス エッジ、またはサーフェス アイソパラメトリック カーブを取ります。自由曲線からチューブ サーフェスを作成する方法については、「自由曲線からチューブ サーフェスを構築する」を参照してください。

カーブから特定のオフセット距離だけ離れているカーブオンサーフェスを作成する

  1. Surfaces > Rolled Edge > Tubular Offset を選択します。
  2. Options ウィンドウで、Surface None に設定します。
  3. オフセットする最初のカーブをクリックします。カーブオンサーフェス、アイソパラメトリック カーブ、またはエッジを選択できます。

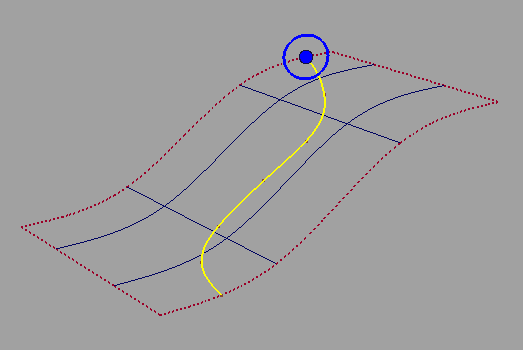

    青色の半径マニピュレータが、カーブの始点に表示されます。

  4. 以下のいずれかを実行します。
    • チューブに追加する別のカーブを選択します。カレント カーブとの位置連続性を持っている限り、任意のカーブを使用できます。
    • 青色の円をクリックしてから、ドラッグしてチューブの半径を変更するか、半径値を入力して(Windows)または(Mac)を押します。

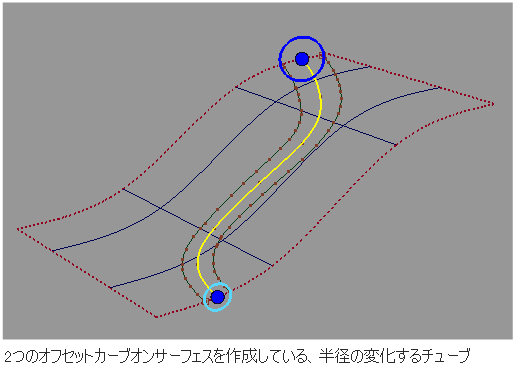

    • 別の半径マニピュレータを追加するには、 キーを押したまま、選択したカーブの任意の点をクリックします。これにより、半径の変化するチューブを作成できます
  5. Update ボタンをクリックします。
  6. 必要に応じて、手順 4 と 5 を繰り返します。

このツールはコンストラクション ヒストリを維持します。中心線カーブのシェイプを変更する場合、オフセット カーブオンサーフェスは自動的に作成されます。

注:

また、このツールは Surface オプションが Tube(閉じたチューブ サーフェス)または Groove(チューブ サーフェスの半分)に設定されている場合にもチューブ サーフェスを作成します。

Surface Type Multiple surfaces に設定した場合、複数のチューブ サーフェス境界に対応するようにオフセット カーブオンサーフェスがセグメント化されます(Bezier Surfaces がオフの場合、オフセット カーブオンサーフェスは入力カーブオンサーフェスまたはサーフェス エッジにも対応します)。オフセット カーブオンサーフェスを 1 つずつ(サーフェスごとに)作成するには、Surface Type Single surface に設定する必要があります。

オフセットしたカーブオンサーフェスを一度に複数のサーフェスに作成する

2 つのサーフェスがエッジを共有している場合、Tubular Offset ツールを使用して、両方のサーフェス上にカーブオンサーフェス、チューブの半分、またはチューブを構築できます。

チューブ状オフセットは、プライマリ サーフェス(最初に選択したサーフェス)の選択したエッジから構築されます。セカンダリ サーフェスは、チューブ状オフセットによってトリミングされるか、サーフェス上にカーブオンサーフェスが作成されます。

  1. Surfaces > Rolled Edge > Tubular Offset を選択します。
  2. プライマリ サーフェスのエッジ(アイソパラメトリック カーブかカーブオンサーフェス)をクリックします。Chain Select オプションを使用すると、接線で連続するすべてのエッジを選択できます。

    選択したエッジが他のジオメトリと交差している場合は、Pick Chooser ウィンドウが表示されます。

  3. Pick Chooser でプライマリ サーフェスを選択します。

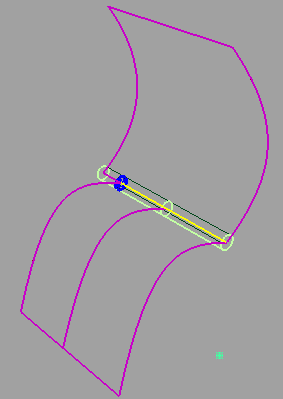

    サーフェスがピンクに変わり、選択されたことを示します。サーフェスのエッジが黄色に変わり、チューブ状オフセットのパスを示します。

  4. プライマリ サーフェスのエッジに重なった、位置連続性(G0)を持つ 1 つまたは複数のサーフェス エッジを選択します。キーを押したまま、Pick Chooser でこのエッジを選択します。

    セカンダリ サーフェスがピンクに変わります。

  5. ウィンドウの右下隅にある Update ボタンをクリックします。

    選択したすべてのサーフェスにチューブ状オフセットが構築されます。

    マニピュレータの操作方法は前のワークフローと同じです。
