メッシュの複雑性を減少させる

シェイプを保存するときに、メッシュ内の三角形の数を減少させます。

メッシュのシェイプを正確に表現するために、三角形が必要以上に含まれる場合があります。Mesh Reduce ツールにより、（シェイプを維持しつつ）メッシュ内の三角形の数を減らすことができます。これには、次の 2 つの方法があります。

• コード偏差に基づき、最大偏差値を指定する。
• オリジナルの数の指定した割合（比率）まで下げる。

コード偏差に基づいてメッシュを減少させる

1. Mesh > Mesh Cleanup > Mesh Reduce を選択します。

   オプション ウィンドウが開きます。

2. オプション ウィンドウで、Mode を Chordal Deviation に設定します。
3. Max. Deviation スライダを、オリジナルのメッシュとの最大偏差に調整します。
4. 減少させるメッシュを選択します。

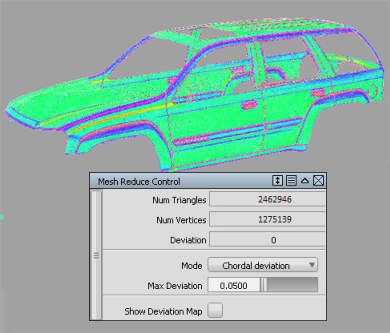

   オプション ウィンドウには、三角形と頂点のカレントの数が表示されます。


5. ウィンドウの右下隅にある Reduce ボタンをクリックします。

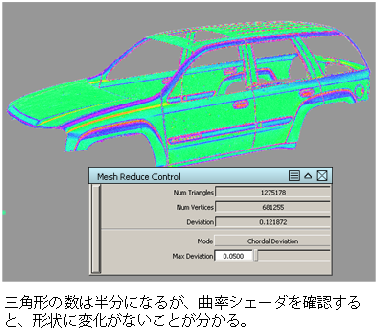

   メッシュ内の三角形が削除され、オプション ウィンドウに残りの三角形と頂点の数、およびオリジナルのメッシュとの最大偏差が表示されます。


6. オリジナルのメッシュと減少したメッシュの間の偏差を示すカラー偏差マップを表示するには、Show Deviation Map をオンにしてから、必要に応じて Deviation Map Settings の設定を調整します。

   カラー マップ表示は、Reduce ボタンをクリックするたびに更新されます。

注:

Reduce ツールを終了すると、ツールに入る前にシェーディング モードが適用されていた場合、そのモードに戻ります。

メッシュを指定した割合(比率)まで減少させる

1. Mesh > Mesh Cleanup > Mesh Reduce を選択します。

   オプション ウィンドウが開きます。

2. オプション ウィンドウで、Mode を Fraction に設定します。

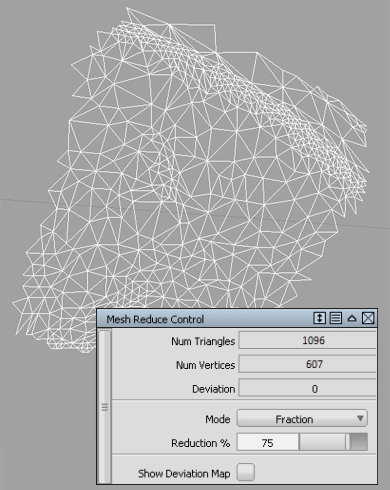

3. Reduction % スライダを調整し、メッシュに残す三角形の割合を設定します。
4. 減少させるメッシュを選択します。

5. Reduce ボタンをクリックします。

   メッシュ内の三角形が削除され、オプション ウィンドウに残りの三角形と頂点の数、およびオリジナルのメッシュとの最大偏差が表示されます。

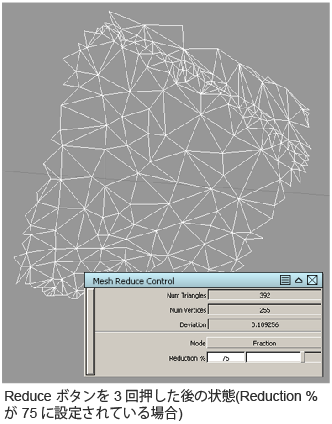

6. 再度 Reduce ボタンをクリックすると、メッシュ内の三角形の数をさらに減らすことができます。

7. オリジナルのメッシュと減少したメッシュの間の偏差を示すカラー偏差マップを表示するには、Show Deviation Map をオンにしてから、必要に応じて Deviation Map Settings の設定を調整します。

   カラー マップ表示は、Reduce ボタンをクリックするたびに更新されます。

注:

Reduce ツールを終了すると、ツールに入る前にシェーディング モードが適用されていた場合、そのモードに戻ります。
