一般的なグローの問題

ここでは、レンダリングのグローの問題について説明します。

Shader Glow

問題: アニメーション中に Shader Glow の輝度（Intensity）が変化する。または、レンダリングの解像度によって、Shader Glow の輝度に差異が生じる。

Shader Glow の Auto Exposure（自動露出）は、各フレームごとにシーン全体の輝度を調整しています。フレームに対して発光するオブジェクトの出入りがあれば、すべてのオブジェクトの Glow Intensity が変化します。

レンダリングの解像度が異なるときにも、Shader Glow の Auto Exposure（自動露出）は同様の問題を引き起こします。たとえば、Shader Glow の輝度は、高解像度の最終レンダリングと低解像度のテスト レンダリングで異なります。

以下の方法を試してください。

Render > Multi-lister の ShaderGlow を参照してください。

• Auto Exposure を OFF に設定します(Environment の ShaderGlow パラメータ)。さらに、Environment シェーダの ShaderGlow Glow Intensity と Halo Intensity を手作業で調整し、Shader Glow の輝度を適正値に合わせます。
• Auto Exposure を OFF にした状態でアニメーションをレンダリングし、Shader Glow の輝度が適正に見えるフレームを選択します。次に Auto Exposure を再び ON にし、そのフレームだけをレンダリングします。out ファイル(sdl フォルダの out.log)を開き、Glow intensity normalization factor と Halo intensity normalization factor を検索してください。Environment シェーダの ShaderGlow Glow Intensity パラメータと Halo Intensity パラメータに検索した数値を入力し、Auto Exposure を OFF に設定します。

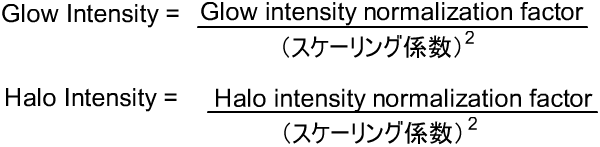

  解像度を変えてレンダリングするときも、解像度の違いに基づいてこれらパラメータの設定値をスケールする必要があります（スケーリング係数）。



  たとえば、レンダリング解像度を 2 倍にすれば、スケーリング係数は 2 となります。

  イメージを構成するピクセルの*数*の増加率を計算し、その数を Glow Intensity に乗じても同じ結果が得られます。

  (1920 x 1280) / (720 x 486) = 7.023

  この場合は Glow Intensity を 7.023 倍することになります。

Volume Light のグローが表示されない

Volume Light の光は、そのボリューム内にしか存在しません。したがって、カメラがボリュームの外にあるときは、Volume Light のグローはレンダリングされません。

以下の方法を試してください。

• カメラが Volume Light の境界内にあることを確認してください。必要に応じて DisplayTgls > Object toggles > Camera を使用します。
• Volume Light の位置にグローのみを持つ Point Light を作成します。

オブジェクトを通して照らすライト

問題: Linear Light と Area Light がオブジェクトを透過する。または、ライト グローがオブジェクトを透過する。

Linear Light と Area Light は、ライトと視点の間に影を落とすオブジェクトが存在するかどうかをチェックしません。この 2 つの光源以外はすべて、影を落とすオブジェクトの有無を計算します。

「Render > Multi-lister」の「Hide Source」を参照してください。

• 問題のライトと同じ形状の Shader Glow オブジェクトを作成し、そのオブジェクトのシェーダの Hide Source パラメータを ON に設定します。

  「Render > Multi-lister」の「Opacity」を参照してください。

• ライトの Opacity パラメータを 0 に設定します。

ライトの半径が大きすぎて、影を落とそうとするオブジェクトによって十分にカバーされていません。

「Render > Multi-lister」の「Light Radius」を参照してください。

• Light Radius（Common Parameters セクション内）をチェックしてください。既定の設定は 1 です（2 グリッド単位が直径に相当することを意味します）。シーン中のジオメトリに比べ Light Radius が大きすぎるようであれば、Light Radius をジオメトリにふさわしいサイズに縮小します。

Glow がレンダリングされない

メモリ不足のため、レンダラがグローを計算できません。

以下の方法を試してください。

「最適化」を参照してください。

• メモリ使用量を減らします。

  「Render > Multi-lister」の「Hide Source」を参照してください。

• グローを分割レンダリングします。シェーダの Glow セクション内の Hide Source パラメータを ON に設定し、レンダリング シェルでコマンド setenv SEPARATE_GLOW_FILES 1 と入力します。シーンをレンダリングし、2 つのイメージ ファイルを合成します。
