カーブネットワークの概要

カーブネットワークの説明に使用されるコンセプトと用語について説明します。

カーブネットワークツールボックスを表示するには、Surfaces > Curve Networks の順に選択します。

概要

サーフェスを表す交差するカーブのメッシュを構築します。
ツールボックスから CrvNet Tools > New Network を選択し、すべてのカーブを選択します。
Alias は、カーブ間を補間して自動的にサーフェスを作成します。
- 続いてコンストラクションカーブの形を変更、追加、削除すると、それに従ってカーブネットワークサーフェスが更新されます。
- スカルプトカーブを追加し、自由曲線のシェイプをサーフェスにマップして、カーブネットワークサーフェス全体のシェイプを変更できます。

カーブネットワークの用語

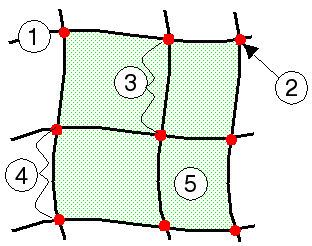

カーブネットワークでは以下の用語を使用します（左の図を参照してください）。

カーブ: ネットワークにあるカーブの 1 つ
交点: ネットワークにある 2 つのカーブが空間で交差する正確なポイント。インタフェースでは、vertex（頂点）とも呼ばれます。
カーブセグメント: 両端で交点（頂点）により定義されるカーブのセクション。Continuity ツールなどのカーブネットワークツールには、カーブセグメントで使用するものがたくさんあります。インタフェースでは、カーブセグメントをエッジと呼びます。また、この章でもエッジと呼ぶことがあります。
領域: 3 つまたは 4 つのカーブセグメント（エッジ）で囲まれた、カーブネットワークの閉じた部分。
カーブネットワークサーフェス: このサーフェスは、カーブネットワーク自体とは別のものです。実際に、このサーフェスはネットワークからスカルプトカーブで切り離すことができます。
カーブネットワーク: サーフェスを定義するすべてのカーブ。Alias は、ネットワークにあるすべてのカーブが有効になるまでは、サーフェスを作成しません。

有効なトポロジと無効なトポロジ

Alias は、カーブネットワークの有効な各領域ごとに 1 つのサーフェスを作成します。

Object Lister や SBD ウィンドウで示されるように、すべてのカーブネットワークサーフェスは、単一のノードの下にグループ化されます。

場合によっては、Surfaces > Combine Surfaces ツールを使用して、作成した複数のカーブネットワークサーフェスから 1 つのサーフェスを作成できることもあります。

有効な領域（以下のタイプの閉じた領域）

4 辺の領域が標準の NURBS サーフェスで構成されている領域
3 辺の領域が 3 つの NURBS サーフェスで構成されている領域
T ジャンクションのある領域で 3 辺、4 辺、または 5 辺の領域に折りたたむことができるもので、通常の 3 辺、4 辺、または 5 辺の領域として処理することができる領域

無効な領域

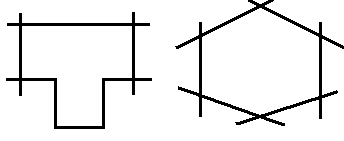

6 辺以上の領域

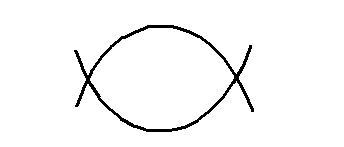

2 辺の領域
T ジャンクションがあり、3 辺、4 辺、または 5 辺の領域に折りたたむことができない領域

その他の規則

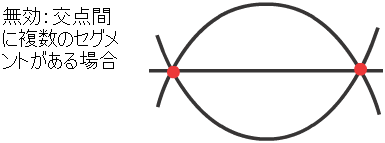

任意の 2 つの交点間に許されるカーブセグメントは、1 つだけです。

一般的な注記

カーブネットワークを使用すると、パフォーマンスは低下します。このため、通常のサーフェス作成ツールで簡単に作成できるようなサーフェスには、カーブネットワークを使用しないでください。
変化のある領域にカーブを多くし、変化の少ない領域ではカーブを少なくしてください。
非常に複雑なシェイプをデザインするには、まず少ないカーブでネットワークを定義し、それからカーブを追加してネットワーク上のカーブを増加することによるエフェクトを検討します。
これにより、連続性とトポロジの条件が満たされているかチェックすれば、問題のあるカーブをすばやく判別できます。ただし、すべてのカーブを一度に追加した場合、この作業は難しくなります。
次数とパラメータ配置が同じカーブで、ネットワークを構築するようにしてください。
サーフェスの領域がすべて 4 辺の場合が、最も質の良いカーブネットワークになります。これは、すべての交点で 4 つのサーフェス領域が接しているということです。
3 辺または 5 辺の領域を作成する必要があるときは、できるだけ単純な領域にするために、変化の少ない単純なカーブを使用してください。
ネットワークにカーブを追加するか既存のカーブを引き延ばすようにして、なるべく T ジャンクションの使用を避けてください。
ヒストリビューアを使用して、追加の修正を行うために特定のネットワークに戻すことができます。
