メッシュ内のコンポーネント間の継ぎ目をステッチする

メッシュ内のコンポーネントの境界間のギャップを閉じます。

このツールは、境界間の狭いギャップを取り除くのに最適です。大きな開口部を埋めるには、Mesh > Mesh Cleanup > Mesh Hole Fill を順に選択します。

コンポーネントをステッチする

  1. Mesh > Mesh Stitch を選択します。
  2. メッシュを選択します。

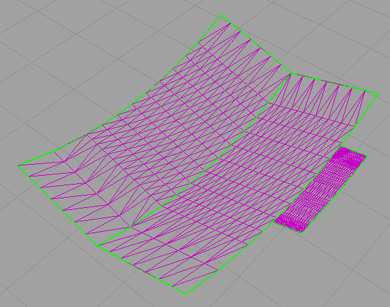

    コンポーネント間のすべての境界は、緑色に強調表示されます。

    プロンプト ラインには、検出された境界の数と現在選択されている数が表示されます。

    注:

    Mesh Stitch が機能するには、メッシュに少なくとも 2 つの境界が必要です。

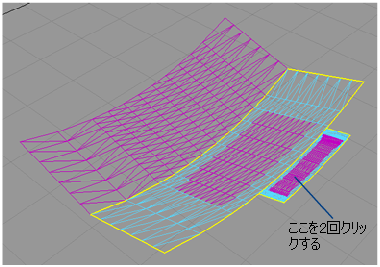

  3. ステッチする 2 つのコンポーネント間の継ぎ目を形成する、2 つ以上の境界を選択します。

    境界は黄色に変わり、隣接する三角形は水色に強調表示されます。

    注:

    ズームインして個々の境界をクリックする必要はありません。継ぎ目を 2 回クリックすると、Mesh Stitch により両方の境界が選択されます。

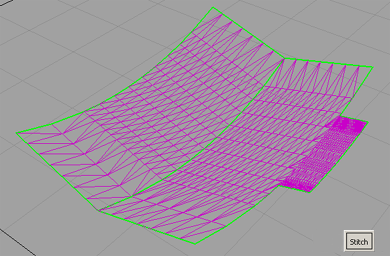

  4. Stitch ボタンをクリックします。

    継ぎ目に沿ったすべてのギャップは、頂点の移動や結合によって閉じられます。必要であれば、新しい頂点を作成します。
