新しい Path Array ツール

Transform > Path Array は、「ステッチのパターン」を定めることができる新しいツールです。 つまり、これにより、1 つまたは複数のオブジェクトを複製し、1 つまたは複数のカーブに沿って等間隔でそのコピーを配置します。

A: ステッチ オブジェクト B: ターゲット カーブ 1: 間隔マニピュレータ 2: 範囲(始点/終点)マニピュレータ

オプション ウィンドウとマニピュレータを使用して、複製の間隔、範囲、配置および方向を制御します。

複製を作成して配置する(ステッチ パターン)

  1. Transform > Path Array を選択します。
  2. ステッチ オブジェクトを選択します。それらをカーブ、サーフェス、またはメッシュにすることができます。
  3. ビュー ウィンドウの右下隅にある Build ボタンをクリックします。
  4. ターゲット カーブを選択します。それらを自由曲線、カーブオンサーフェス、サーフェス エッジ、トリム エッジ、またはアイソパラム(精度のラインを含む)にすることができます。
    • ステッチ オブジェクトの複製はカーブの長さに沿って表示されます。 複製のピボット ポイントは、カーブに沿って配置され、間隔の計算に使用されます。
    • 範囲の矢印マニピュレータは、前回のターゲット カーブの始点と終点に表示されます。
    • Spacing/Number マニピュレータも、Spacing と Number をクリックして切り替えできる Specify ラベルで表示されます。ラベルの下にある数値をクリックすると、正確な値を入力することができます。 Spacing マニピュレータは、2 回目の複製では小さな正方形になります。 Number マニピュレータは、値を減分/増分させるために使用される 2 つの矢印のセットです。
  5. 複製の間隔、範囲、および方向は、Control Options を使用して変更します。 モデル上で直接間隔と範囲を変更するのに、マニピュレータを使用することもできます。

    複製オブジェクトは、ヒストリを持ち、オプションが変更されるときに更新されます。

    注: 最後に選択したターゲット カーブに沿った複製だけが影響を受けます。
  6. 必要に応じて追加のターゲット カーブを選択します。

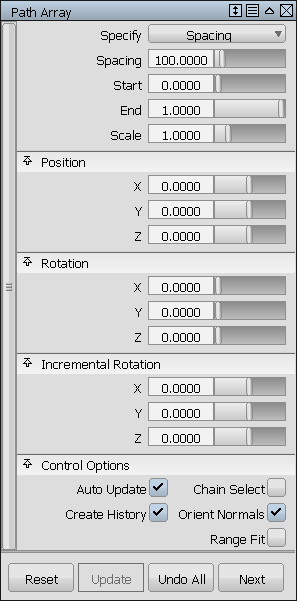

オプション

Specify
プルダウン メニューから Spacing または Number を選択します。

このオプションは、モデル上の切り替えラベルとしても表示されます。

Spacing/Number

Specify オプションの値に依存します。

Spacing – 複製間の距離(現在設定されている単位で)。

Number – 複製の数。

これらの値は、モデル上に対応するマニピュレータを使用して設定することもできます。

Start/End
複製がカーブに沿って開始および終了する場所を指定します。 Start 値と End 値をそれぞれ 0.0 と 1.0 に設定し、元の範囲を定義します。

これらの値は、パス カーブ上の範囲マニピュレータを使用して設定することもできます。

Scale
これは、最後の複製を作成するために最初の複製に適用される相対的なスケール ファクタです。 複製間のサイズは直線状に補間されます。
Position
複製のローカル軸に沿った、X、Y、および Z 方向にオフセットします(現在設定されている単位で)。
Rotation X/Y/Z
複製のローカル X、Y、および Z 軸を軸とした回転です(現在設定されている単位で)。
Incremental Rotation X/Y/Z
前の複製と関連のある角度による複製のローカル X、Y、および Z 軸を軸とした回転です。 たとえば、X 値が 10.0 (度)である場合、各複製は X 軸を軸にして前のものより 10 度多く回転し、パスに沿ったねじり効果を作成します。

Control オプション

Auto Update
オンにすると、コントロール ウィンドウの値が変更されたときに自動的に更新が複製されます。
Chain Select
チェックすると、カーブを選択したときに、その他の接線連続性を持つすべてのカーブも選択されます。
Create History
チェックすると、複製はコンストラクション ヒストリを持ちます。 ステッチ オブジェクトまたはターゲット カーブを変更すると、それに応じて複製が更新されます。
Range Fit
Start と End の位置で指定されたカーブ全体の長さに複製をフィットさせるようにするには、このチェック ボックスをオンにします。 この操作を行うと、Spacing が変更されることがあります(オプション ウィンドウには反映されません)。
Orient Normals

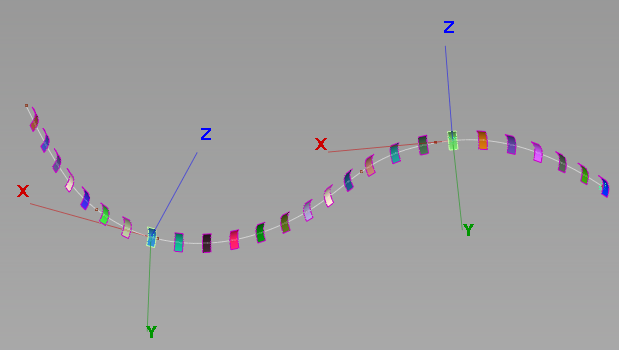

複製の位置でのターゲット カーブの接線により、各複製のローカル X 軸を位置揃えするには、このボックスをチェックします。 ターゲット カーブがカーブオンサーフェスである場合、各複製は、カーブオンサーフェスが配置されたサーフェスの法線の方向にそのローカル Z 軸が一致するように配置されます。 ターゲット カーブが自由曲線である場合、各複製の Z 軸は、(プロット コームのような)カーブの曲率ベクトルの方向に沿って配置されます。

注: カーブの曲率が方向を変更する場合、複製方向は変曲点で反転しません。

このボックスがチェックされていない場合、すべての複製がオリジナルのステッチ オブジェクトと同じ方向を向きます。

例

次のイメージでは、スポーク(自転車のホイールの右に表示される 2 つのサーフェス)が複製され、円形のパス カーブ(内側の縁)に沿って配置されています。 操作が 2 回繰り返されて、次の 2 つのスポークを作成します。1 つは Y 軸を軸にした 45 度での回転(ピンク)で、もう 1 つは Y 軸を軸にした 315 度での回転(緑)です。
