G3 連続性の実装

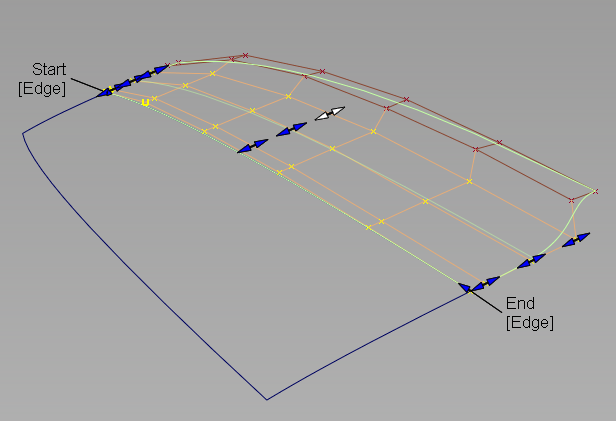

G3 連続性が、Align ツール(Object Edit > Align > Align)に完全に実装されました。サーフェスの Align 操作中に Continuity オプションを G3 Curvature に設定すると、入力サーフェスの CV の 4 番目の行にマニピュレータが表示されます。

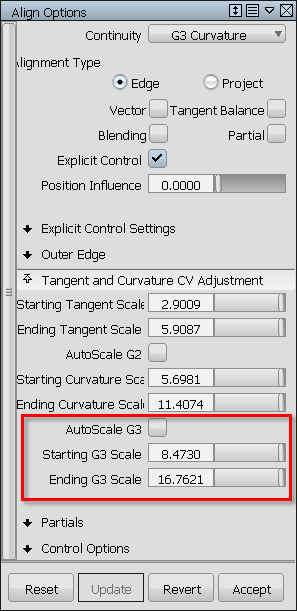

また、次のスライダがコントロール ウィンドウの Tangent and Curvature CV Adjustment セクションに表示されます。
- AutoScale G3
-
G1 Tangent または G2 Curvature をスケーリングするときに G3 Curvature を自動的に調整します。位置揃えされていないサーフェスと同様に、相対的な距離、つまり接線行と G2 曲線行の距離に対する G2 曲線行と G3 曲線行の距離を維持しようと試みます。
- Starting G3 Scale / Ending G3 Scale
-
これらのスライダを使用して、入力サーフェスの両方のエッジに沿って実際の G3 曲率の長さを調整できます。
G3 連続性を使用してカーブを位置揃えする場合、4 番目の CV 上に特別なマニピュレータが表示され、代わりに次のオプションが表示されます。
- AutoScale G3
- G1 Tangent または G2 Curvature をスケーリングするときに G3 Curvature を自動的に調整します。
- G3 Scale
- このスライダで実際の G3 曲率の長さを調整できます。
AutoScale Curvature の名前が変更され、AutoScale G2 になりました。Continuity を G3 Curvature に設定している場合、このオプションは G1 接線のスケール中に G2 曲率と G3 曲率の両方を自動的に調整するようになりました。位置揃えされていないサーフェスと同様に、相対的な距離を維持しようと試みます。
面選択機能
Preferences > Selection Options の Face selection がオンになっている場合、Align ツールでサーフェス エッジだけでなくサーフェスも選択できます。エッジが必要な場合、マウスの位置に最も近いエッジが自動的に決定されます。
Proxy Display オプション

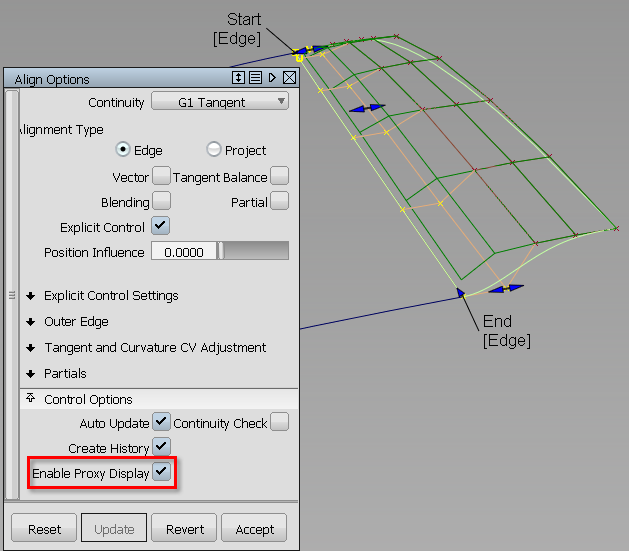

Align で Enable Proxy Display オプションを利用できるようになりました。オンにすると、オリジナルの入力サーフェス(位置揃えしているサーフェス)のハルを緑のプロキシとして表示します。このプロキシは、Align 操作中にサーフェスがどの程度変更されたかを視覚化するのに役立ちます。
Accept をクリックして Align 操作の現在の状態を「保存」すると、変更された入力サーフェスが新しいオリジナルのサーフェスになります。これを反映するために、プロキシ表示が更新されます。
