条件判断
2 つのジオメトリ オプションを指定します。アプリケーションは、指定された条件に依存します。条件判断には、True/False、yes/no、cut/fill などの条件を使用できます。
条件判断を使用して条件を指定することができ、フローチャートで True 分岐と False 分岐を定義することができます。
- 指定した条件を満たす場合は、True 分岐のジオメトリが作成されます。
- 指定した条件を満たさない場合は、False 分岐のジオメトリが作成されます。
プロパティ
[プロパティ]パネルで、次のパラメータを指定します。
| [Miscellaneous] | |
| [Condition] | 条件を定義します。 [...]をクリックすると、数式エディタが表示されます。数式エディタで、値を入力または計算することができます。 |
| [False Label] | False ジオメトリ分岐用にフローチャートに表示するラベルを指定します。 |
| [True Label] | True ジオメトリ分岐用にフローチャートに表示するラベルを指定します。 |
例: Yes/No
このジオメトリを使用して入力パラメータ設定を反映する方法を見るには、次のサンプル PKT ファイルを開いてください。
Decision Yes No Example.pkt

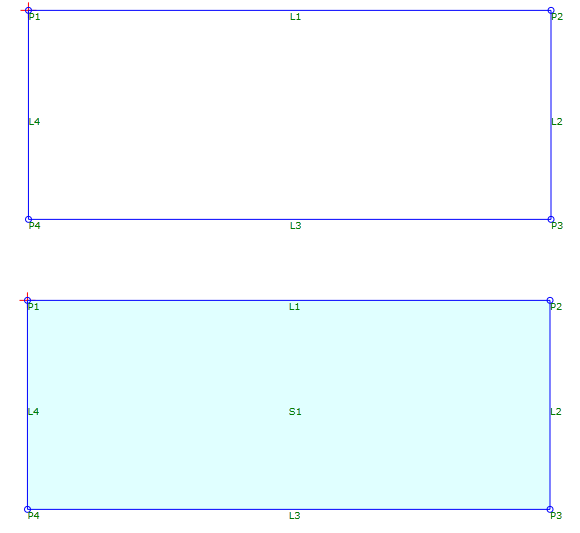

この例では、DrawShape 入力パラメータが Yes に設定されている場合にシェイプが描かれます。
例: 切土または盛土条件
切土または盛土条件に対するこのジオメトリ要素の使用方法を見るには、次のサンプル PKT ファイルを開いてください。
Decision Cut or Fill Example.pkt

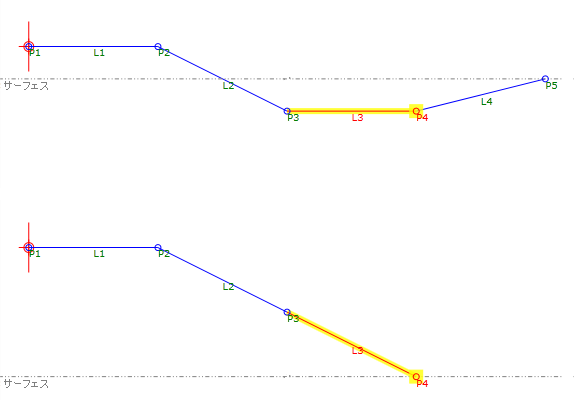

この例では、補助点を使用して、ターゲットサーフェスの標高を取得します。AP1 サーフェスの Y 値を基準にした P3 の Y 値が、ジオメトリを決定します。
- P3 とサーフェス間の距離が 0 より小さい場合(切土条件)、排水溝は、サーフェスまで上昇傾斜する前に作成されます。
- P3 とサーフェス間の距離が 0 より大きい場合(盛土条件)、L2 と同じ勾配となるサーフェス位置まで傾斜するリンクが作成されます。
例: 値の範囲
一連の条件判断を使用して値の範囲に適応する方法の例を見るには、次のサンプル PKT ファイルを開きます。
Decision Range Example.pkt

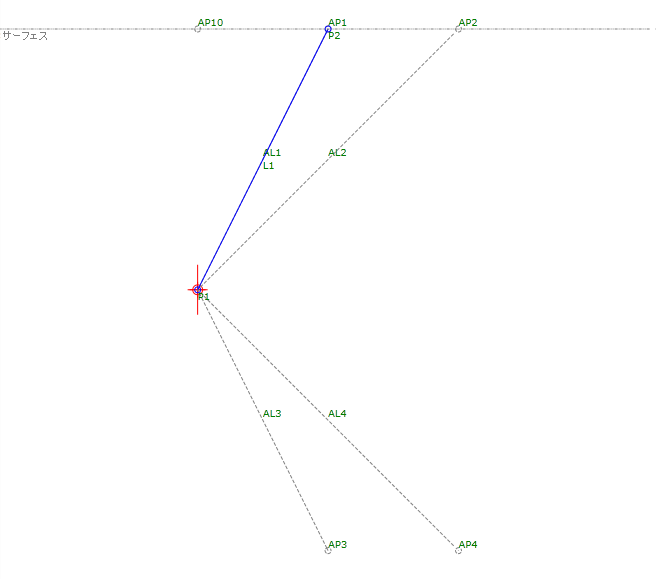

この例では、補助点を使用して、P1 とターゲット サーフェス間の距離を取得します。最初に、距離によって、P1 が切土条件か盛土条件かを決定します。次に、切土および盛土分岐の下で条件判断が使用され、盛土の高さ、または切土の深さが決定されます。最後に、P2 と L1 が条件として指定されている勾配に描かれます。
