[Preview]パネルを使用して、構成中のサブアセンブリ ジオメトリのグラフィカル表現を見ます。
画面移動およびズーム
| 目的: | 操作方法: |
|---|---|
| 画面移動 | マウス ホイールをクリックしたままドラッグします。 |
| ズーム | マウス ホイールをスクロールします。 |
| サブアセンブリの範囲にズームする | [Fit to Screen]をクリックします。 |
コードとコメントを表示する
[Preview]パネルには、[プロパティ]パレットで割り当てたコードとコメントを表示することができます。
| 表示するには: | 操作方法: |
|---|---|
| コード | [Codes]ボックスを選択します。 |
| コメント | [Comment]ボックスを選択します。 |
プレビュー モード

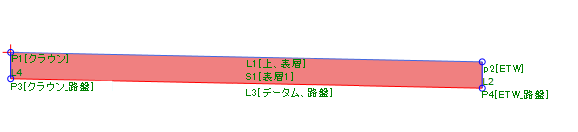

[Preview]パネルには、2 つのジオメトリ プレビュー モードがあります。
- [Roadway Mode]: このモードはコリドーの作成に使用します。[Roadway Mode]では、サブアセンブリに対して定義されたターゲット パラメータを使用して作成されるジオメトリのプレビューが表示されます。これが、既定のプレビュー モードです。
- [Layout Mode]: このモードは、アセンブリの作成に使用します。[Layout Mode]では、ターゲット パラメータは表示されず、サブアセンブリ ジオメトリは、値(通常はターゲット パラメータが優先される)を使用して作成されます。
ターゲット パラメータを使用してサブアセンブリの動作をテストする

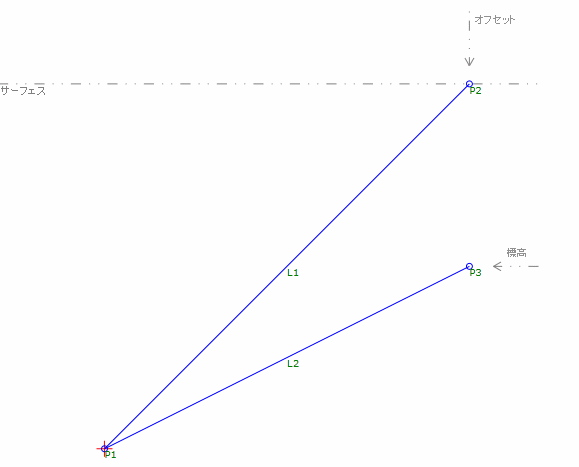

ターゲット パラメータを割り当てると、[Preview]パネルには、原点を基準とした位置が表示されます。
ジオメトリ要素がターゲット パラメータを参照する場合は、ターゲットが変化するとサブアセンブリがどのように反応するかをテストするには、パラメータをドラッグします。
注: ターゲット パラメータ線分は、最も近い 0.1 刻みの位置にスナップします。さらに正確に配置するためには、[Target Parameters]タブで[Preview Value]に値を入力します。
