    アセット タグを作成する

    アセット タグは、Inventor ファクトリ レイアウトに配置されたアセット、およびインポートされたモデルやアセンブリに作成できます。アセット タグを作成するには、次の操作を実行します。

    1. リボンで、 [ファクトリ]タブ [注釈]パネル [アセット タグ]をクリックします。 アセット タグ ミニツールバーが表示されます。

      タグを付けるオブジェクトがミニツールバーによって見づらくなっている場合は、必要に応じて都合のよい場所にミニツールバーを移動します。

    2. [コンポーネント]ボタンがアクティブになっていない場合はクリックしてアクティブにし、タグを付けるアセットまたはコンポーネントを選択します。
    3. [ジオメトリ]ボタンがアクティブになります。アセット タグを配置するオブジェクト上の位置を選択します。有効な選択対象としては、面、エッジ、頂点、または作業点があります。
    4. 次に、テキスト入力フィールドでアセット タグの情報を入力します。英数字を複数行入力できます。
    5. 異なるオブジェクトに別のアセット タグを配置する場合は、ミニツールバーの[適用]ボタンをクリックします。
    6. 操作をキャンセルする場合は、[キャンセル]ボタンをクリックします。アセット タグは作成されません。
    7. [OK]ボタンをクリックするとアセット タグが作成され、コマンドが完了します。

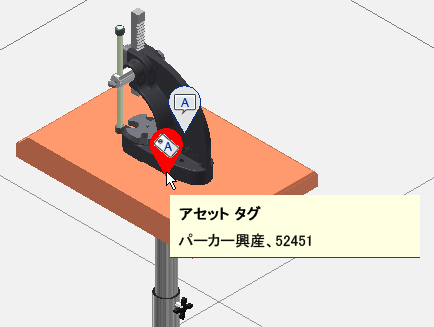

    8. 選択したオブジェクト上にアセット タグがアイコンで表示されます。アセット タグ アイコン上にマウス カーソルを合わせると、浮動ツールチップにアセット タグの情報が表示されます。

    現在のレイアウト内に 1 つまたは複数のアセット タグを作成すると、アセット タグ ノードがブラウザに追加され、このアイコンで表示されます。

    既存のアセット タグを編集する

    既存のアセット タグを編集するには、次の操作を実行します。

    1. 編集するアセット タグをダブルクリックします。アセット タグ ミニツールバーが表示されます。
    2. アセットまたはコンポーネント上の別の場所にアセット タグを移動する場合は、[ジオメトリ]ボタンをクリックします。有効な選択としては、面、エッジ、頂点、または作業点があります。
    3. [必要に応じて、文字入力フィールドで既存のアセット タグの情報を編集します。
    4. 編集操作を完了するには、緑の[OK]チェックマークをクリックします。

    アセット タグを削除する

    1 つのアセット タグを削除するには、次の操作を実行します。

    1. グラフィックス ウィンドウで、削除するアセット タグを特定します。
    2. アセット タグ アイコンを右クリックします。アイコンの色が青に変わります。
    3. ポップアップ コンテキスト メニューから[削除]を選択します。

    現在のレイアウトからすべてのアセット タグを削除するには、次の操作を実行します。

    1. ブラウザでアセット タグ ノードを右クリックします。
    2. ポップアップ コンテキスト メニューから[削除]を選択します。
    3. すべてのアセット タグが削除されることを警告するダイアログ ボックスが表示され、操作を続行するかどうかが確認されます。必要に応じて、[OK]または[キャンセル]ボタンをクリックします。

    アセット タグの表示をコントロールする

    現在のレイアウト内のすべてのアセット タグの表示をオフにするには、次の操作を実行します。

    1. リボンで、 [ファクトリ]タブ [注釈]パネル [表示設定]をクリックします。
    2. [表示設定]ドロップダウン メニューが表示され、[アセット タグ]チェック ボックスがオンになっています。アセット タグの表示をオフにするには、このチェック ボックスをオフにします。この方法では、諸元の表示/非表示も切り替えることができます。
    3. 表示設定を復元するには、コマンドを繰り返して、チェック ボックスをオンにします。

    アセット タグの検索方法

    [検索]機能は、特定のアセット タグ、諸元、またはその両方が作成されているすべてのアセットや挿入コンポーネントを検索する場合に役立ちます。検索では、注釈の一部を入力するだけでよく、大文字と小文字の両方を使用できます。

    検索を実行するには、次の操作を実行します。

    1. 最初に、オブジェクトのアセット タグ アイコンの上にマウス カーソルを合わせ、アセット タグに関連付けられている注釈を取得します。
    2. アセット タグの注釈は浮動ツールチップに表示されます。

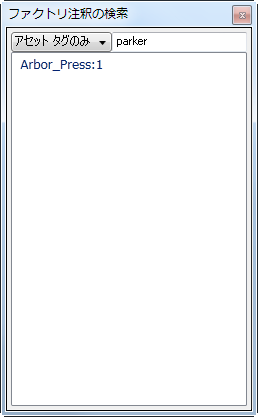

    3. リボンで、 [ファクトリ]タブ [注釈]パネル [検索]をクリックします。 [ファクトリ注釈の検索]ダイアログ ボックスが表示されます。
    4. ダイアログの上部、[すべての注釈]の右側にあるドロップダウン矢印をクリックし、[アセットタグのみ]を選択します。
    5. ドロップダウン矢印の右側に、浮動ツールチップに表示されているテキストのすべて、または一部のみを入力し、[Enter]

      を押します。
    6. アセット タグに関連付けられているアセットまたはコンポーネントは、ブラウザに表示される名前と同じ名前で表示されます。
