サブレイアウトの作成

サブレイアウトの作成

    既存の DWG ファクトリ レイアウトのサブレイアウトは、次の手順を使用して作成することができます。

    1. まず、[DWG からの新規レイアウト]コマンドを使用して、新しいレイアウトを作成します。または、新しいレイアウトを起動し、[DWG オーバーレイの追加]コマンドを使用して、DWG オーバーレイを追加できます。
    2. DWG オーバーレイに AutoCAD の 2D Factory アセットが存在する場合、それらのアセットはサブレイアウトに含まれます。ただし、サブレイアウトに配置された 3D Factory アセットは含まれません。
    3. 注: この制限には、[3D アセットの自動配置]コマンドで配置される 3D アセットが含まれます。
    4. オーバーレイのプラン(トップ)ビューを取得するには、ViewCube[上]をクリックします。
    5. リボンで、 [ファクトリ]タブ [レイアウト]パネル [サブレイアウトの作成]の順にクリックします。
    6. [サブレイアウトを作成]ダイアログ ボックスが表示されます。新しいサブレイアウトの名前を入力し、[OK]ボタンをクリックします。

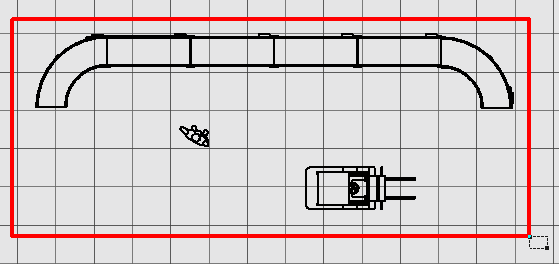

    7. 次に、グラフィックス ウィンドウに窓選択セット記号が表示されます。サブレイアウトに含めるオブジェクトを完全に囲む 2 つの対角のコーナーを選択します。コーナーを選択するにつれて、四角い窓が赤色で表示されます。
    8. 2 番目の対角のコーナーを選択したら、右クリックして、ポップアップ コンテキスト メニューから[実行済み]を選択します。

    9. 新しいファクトリ アセンブリ(.iam)ウィンドウにサブレイアウトが表示されます。DWG オーバーレイの名前もアセンブリ ブラウザのノードとして表示されます。
    10. 新規サブレイアウト アセンブリを保存します。
    11. サブレイアウトが作成された元のファクトリ レイアウトに戻ります。新規サブレイアウトが、保存された名前でアセンブリ ブラウザにサブアセンブリ ノードとして表示されます。
    注: 3D レイアウト内のサブレイアウトは、AutoCAD Factory に同期すると外部参照に自動的に変換されます。サブレイアウトにパブリッシュされた 3D アセットが含まれている場合、これらのアセットは、AutoCAD の対応する 2D アセットに置き換えられます。[AutoCAD を同期]コマンドの詳細については、Inventor Factory ヘルプ トピック「Suite Workflows」を参照してください。
