Suite Workflows

Suite Workflows

AutoCAD を同期

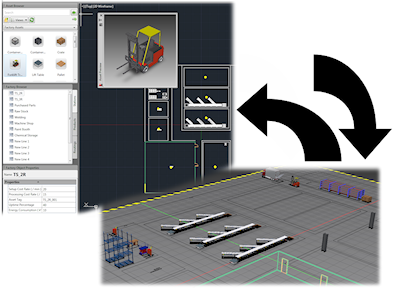

Inventor Factory の 3D レイアウトから AutoCAD の 2D 図面を作成するには、次の操作を行います。

1. Inventor Factory で、新しいレイアウトを作成するか、既存のレイアウトを開きます。
2. リボンで、[ファクトリ]タブ [Suite Workflows]パネル [AutoCAD を同期]の順にクリックします。
3. AutoCAD が起動し、現在の 3D レイアウトの 2D 図面が作成されます。(AutoCAD Architecture または AutoCAD Mechanical は、最後に開いたバージョンに応じて起動されます。)
4. Inventor では、2D DWG オーバーレイが作成され、ファクトリの床にオーバーレイされます。
5. ブラウザで、DWG オーバーレイ ノードは、元の 2D 図面と同じ名前で表示され、Inventor のレイアウトと新しく作成された 2D 図面との間のリンクを示すこのアイコン で示されます。

AutoCAD から作成

AutoCAD の既存の 2D ファクトリ レイアウトから Inventor Factory の 3D レイアウトを作成するには、次の操作を行います。

1. リボンで、[ファクトリ]タブ [Suite Workflows]パネル [AutoCAD から作成]の順にクリックします。
2. [DWG からの新規レイアウト]ダイアログ ボックスが表示されます。使用する AutoCAD の 2D レイアウト(.dwg)に移動して、それを選択します。
3. 新しい Inventor Factory レイアウトが作成されます。AutoCAD の 2D アセットおよびチェーン接続可能なアセットには、対応する 3D アセットおよびチェーン接続可能なアセットが自動的に取り込まれます。
   注: 場合によっては、アセット チェーン プロセスで、非標準のアセットの長さが AutoCAD Factory によって作成されます。これらのアセットは自動的にカスタム アセットに変換され、赤で表示されます。カスタム カラーを無効にしたり、Inventor Factory の[ファクトリ オプション]ダイアログボックスの[DWG]タブで別のカスタム カラーを指定できます。
4. Inventor では、2D DWG オーバーレイが作成され、ファクトリの床にオーバーレイされます。
5. ブラウザで、DWG オーバーレイ ノードは、元の 2D 図面と同じ名前で表示され、AutoCAD の 2D レイアウトと新しく作成された 3D ファクトリ レイアウトとの間のリンクを示すこのアイコン で示されます。

AutoCAD から更新

元の AutoCAD レイアウトが改訂されたときに 3D ファクトリ レイアウトを更新するには、次の手順を実行します。2D レイアウトを AutoCAD で開いている場合は、更新を実行する前に閉じる必要があります。

1. 図面ノードのブラウザ アイコンには、元の 2D 図面が改訂されていて 3D ファクトリ レイアウトを更新する必要があることが示されます。
2. リボンで、[ファクトリ]タブ [Suite Workflows]パネル [AutoCAD から更新]の順にクリックします。
   注: ブラウザで図面ノードを右クリックし、ポップアップ コンテキスト メニューから[更新]を選択する方法もあります。
3. 元の DWG オーバーレイは削除され、改訂された DWG ファイルが再度ファクトリの床にオーバーレイされます。
4. 更新が完了すると、ファクトリ レイアウトに元の 2D 図面の改訂が反映されます。
5. ブラウザで、DWG オーバーレイ ノードがこのアイコン で表示され、AutoCAD の 2D レイアウトと更新された 3D ファクトリ レイアウトとの間のリンクが再び同期することが示されます。

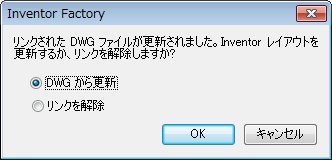

注: リンクされた 2D 図面が改訂された Inventor Factory レイアウトを開くと、次のダイアログボックスが表示されます。2D 図面の変更を反映させてレイアウトを更新するには、[OK]をクリックします。



AutoCAD とのリンクを解除

Inventor の 3D レイアウトと AutoCAD の 2D 図面との間のリンクを解除するには、次の操作を行います。

1. リボンで、[ファクトリ]タブ [Suite Workflows]パネル [AutoCAD とのリンクを解除]の順にクリックします。
   注: ブラウザで図面ノードを右クリックし、ポップアップ コンテキスト メニューから[リンクを解除]を選択する方法もあります。
2. 図面ノードのブラウザ アイコンは標準外観 に戻り、リンクが正常に解除されたことを示します。

3D レイアウトにサブレイアウトが含まれている場合

3D レイアウト内のサブレイアウトは、AutoCAD Factory に同期すると外部参照に自動的に変換されます。サブレイアウトにパブリッシュされた 3D アセットが含まれている場合、これらのアセットは、AutoCAD の対応する 2D アセットに置き換えられます。

注: サブレイアウトの詳細については、Inventor Factory ヘルプのトピック「サブレイアウトの作成」を参照してください。
