面の延長

変換されたパーツ上で、サーフェスのエッジが一致しないことがあります。ボディをソリッドに合成するには、エッジが一致している必要があります。[面を延長]を使用して、サーフェスのエッジを伸縮または一致させます。

1. サーフェスを含むファイルを開きます。
2. 必要に応じて、[サーフェス]パネルで[ボディを修復]コマンドをクリックし、基本ボディを選択して修復ボディを作成します。
3. ブラウザで修復ボディ ノードをダブルクリックして、修復環境に移行します。
4. リボンで、 [修復]タブ [修正]パネル [面を延長] の順にクリックします。

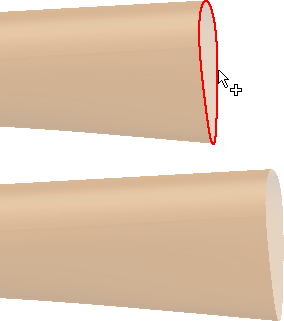

5. グラフィックス ウィンドウで、延長するサーフェス エッジをクリックします。選択点で線分が延長され、面が延長される距離のプレビューが表示されます。
6. ダイアログ ボックスに距離を入力します。
7. [適用]をクリックし、引き続き延長するエッジを選択します。
8. 寸法の記入が終了したら、[完了]をクリックします。
