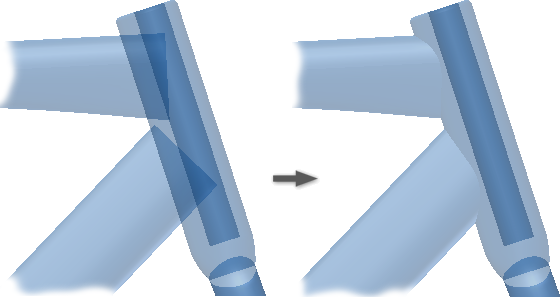

交差する面をトリム、分割する

交差する面のトリムまたは分割を行うには、[面を交差]を使用します。[面を延長]と併せて実行することで、面を確実に交差させることができます。

1. サーフェスを含むファイルを開きます。
2. 必要に応じて、[サーフェス]パネルで[ボディを修復]コマンドをクリックし、基本ボディを選択して修復ボディを作成します。
3. ブラウザで修復ボディ ノードをダブルクリックして、修復環境に移行します。
4. リボンで、 [修復]タブ [修正]パネル [面を交差] の順にクリックします。
5. 次のいずれかの方法でサーフェスを選択します。

   	[トリム]: [トリム]をクリックし、交差する 2 つの面またはボディを選択します。その際、必ず保持領域を選択してください。サーフェスは交差位置でトリムされます。
   	[分割]: [分割]をクリックし、交差する 2 つの面またはボディを選択します。サーフェスは交差位置で分割されます。すべてがブラウザの同じグループに入れられます。

   注: 2 つ以上のサーフェスが交差する場合、1 度にトリムされるサーフェスは 2 つのみです。
6. 続けて[トリム]または[分割]をクリックし、グラフィックス ウィンドウからサーフェスを選択します。
7. 寸法の記入が終了したら、[完了]をクリックします。

注: 複数のサーフェスを使用してトリムできます。たとえば、接続している 2 つのサーフェスをステッチして 1 つのキルトにすることができます。[面を交差]を選択し、キルトされたボディをクリックします。Ｆキルトと交差するサーフェスを選択し、トリムされた 2 つのボディを作成します。
