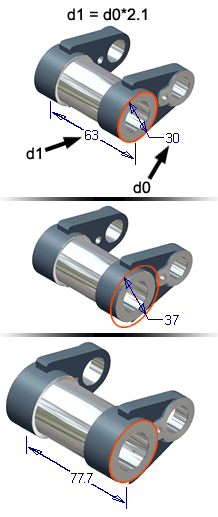

パラメータは、フィーチャのサイズと形状を定義します。たとえば、 計算式 を使用してプレートのサイズを「高さ= 幅/2」と指定すると、パラメータ間の関係を定義できます。
また、寸法を設定するときにパラメータを定義し、必要な機能を備えたパーツを作成することもできます。たとえば、パーツの断面積の大きさと負荷に対する耐性を定義できます(Area=Load/Material_Strength*Factor_of_Safety)。また、スプレッドシートをパーツにリンクして、そのスプレッドシートのセルにパラメータを定義しておくことができます。また、パラメータを部品表やパーツ一覧にエクスポートすることもできます。
[パラメータ]コマンドを使用して、パラメータ表でパラメータを表示または編集し、ユーザ定義パラメータを作成し、パラメータ値を含むスプレッドシートにリンクします。
モデル パラメータはどのように作成されるか
スケッチ寸法を定義して、したり、フィーチャの作成を行うと、モデル パラメータが自動的に作成されます。モデル パラメータには、d0、d1、d2 などの既定の名前が与えられていますが、意味のある名前で上書きすることができます。パラメータ名と値を定義する編集ボックスに式を入力することができます。また、編集ボックスを使用してパラメータ名と値を変更することができます。
ユーザ パラメータを定義することもできます。一般的には、モデル パラメータよりもユーザ パラメータの方を使用して、必要な機能を備えたパーツを作成します。ユーザ パラメータはスプレッドシートに定義しておくこともできます。
この 2 つのタイプのパラメータを使用して、値の割り当てやモデルの要素間の関係の設定ができます。
パーツのサイズはいつ変更されるか
[パラメータ]コマンドを使用してパラメータの定義や編集を行う場合、[更新]ボタンをクリックして変更内容を適用します。フィーチャを編集すると、従属するすべてのパラメータがフィーチャと一緒に変更されます。
パラメータは iFeature でどのように使用されるか
iFeature を作成するとき、スケッチ寸法およびフィーチャ パラメータをサイズ パラメータとして選択できます。パラメータに名前が指定されている場合、この名前は自動的に iFeature に追加されます。
ユーザ パラメータとは
ユーザ パラメータは計算式で利用されます。荷重や材料など同じパラメータをいくつものパーツで使用する場合は、新しいパーツ ファイルを作成するのに使用するテンプレート内にパラメータを定義しておきます。
参照パラメータとは
参照パラメータは被駆動パラメータであり、その値は駆動パラメータの変化に応じて更新されます。参照パラメータは次のいくつかの方法で作成できます。
- 参照寸法として
- 派生パーツを使用する場合
- リンクされたパラメータのファイルを使用
- テーブル駆動 iFeature を使用
マルチバリュー パラメータとは
マルチバリュー パラメータには、適用可能な値のリストが格納されます。ただし、他のパラメータと同様に、マルチバリュー パラメータは一度に 1 つの値を取ります。このパラメータはマルチバリュー リスト内のいずれかの値に自動的にロックされることはありませんが、それは iLogic ルールを使用して実現することができます。
また、マルチバリュー パラメータ内の値のリストの代わりに、カスタム値を追加することもできます。カスタム値は、通常は「必要に応じて」一時的にのみ使用されます。
キー パラメータとは
キー パラメータは、特に重要であることを示すパラメータです。キー パラメータごとにオプションのフラグを設定し、表示設定フィルタを使用してそれらの重要なパラメータの「ショート ビュー」を表示できます。
リンクされたパラメータの使用法
Microsoft Excel のスプレッドシートでパラメータを定義して、そのスプレッドシートをパーツにリンクできます。また、任意のパーツの組み合わせからパラメータをリンクできます。パーツは特定のファイル タイプからエクスポートされたパラメータに関連付けられた状態でリンクされます。パーツからリンクするときに、エクスポートされたパラメータを個別にリンクできます。
一方のファイルから他方のファイルにエクスポートされたパラメータを使用する際には、グローバル パラメータ パーツ ファイルを使用できます。通常は工学的な方程式によって算出される一連の値を含む、パーツ ファイルを作成します。このパーツ ファイルにはジオメトリがない場合がありますが、骨組みモデルまたはレイアウト モデルで使用できるようにスケッチを含んでいる場合があります。
派生パーツを使用すると、グローバル パラメータ パーツ ファイルをパーツに派生させて、必要に応じてパラメータを抽出することができます。パーツ ファイルの代わりに、スプレッドシートを使用してもこれと同じワークフローを使用することができます。エクスポートされたパラメータを派生パーツで個別に派生できます。
また、骨組みモデルも他の骨組みモデルを参照できます。
または、パラメータをパーツからアセンブリに直ちに抽出することができます。グローバル パラメータの使用を計画していなかった場合でも、設計作業のある時点で、パーツからエクスポートしたパラメータをアセンブリで使用することがあるかもしれません。たとえば、あるパーツ(押し出しの深さ)にあるプレートの幅を、アセンブリ内でメイト拘束として使用したい場合などが考えられます。
パラメータの作成法
パラメータやパーツが意図したとおりに更新されるように、次の注意事項に従ってください。
- パラメータにはわかりやすい名前を割り当てます。
- 計算式では再帰呼び出しをしないでください。
- パラメータ名には、スペース、算術記号、特殊文字を使用できません。
- スプレッドシートをパラメータにリンクする場合、値や計算式は、Autodesk Inventor LT 内では編集できません(Microsoft Excel でスプレッドシートを開いて編集しなければなりません)。
