成形品の複製

このタスクでは、成形品を複製して、2 個取りレイアウトを作成します。

1. [ホーム] > [金型タイプ] > [多数個取り]をクリックします。

2. [ホーム] > [形状] > [レイアウトの複製]をクリックします。

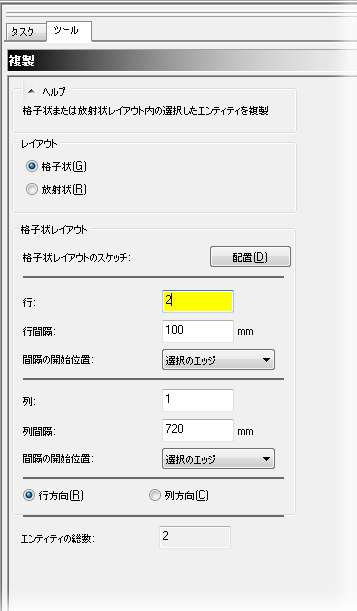

   1. 「2 行」を入力します。

   2. [行間隔]に「100 mm」を入力します。

   3. [間隔の開始位置]として[選択のエッジ]を選択します。

   4. 「1 列」を入力します。

   5. [OK]をクリックします。



3. [形状] > [レイアウト] > [整列]をクリックします。

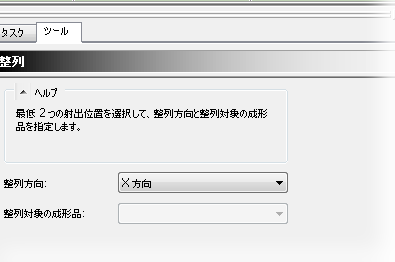

   1. [整列方向]として[X 方向]を選択します。

   2. [Ctrl]キーを押しながら両方の射出位置を選択します。

   3. [整列対象の成形品]から[キャビティ1/ゲート1]を選択します。

   4. [OK]をクリックします。
