圧縮表面

圧縮タイプの成形プロセスのシミュレーションでは、モデルサーフェスのプロパティタイプに「圧縮表面」を割り当てる必要があります。これにより、圧縮が発生する場所が識別できます。

Midplane モデル

Midplane 解析では、モデルの要素を選択し、プロパティタイプ「圧縮表面」を割り当てます。これらの要素に関連付けられたノードは、プレスプレートと一緒に移動すると想定されます。

3D 解析では、モデルサーフェスを選択し、プロパティタイプ「圧縮要素(3D)」を割り当てます。特に手動で指定しない限り、解析の設定に基づいて、固定側と可動側が自動的に割り当てられます。

注: 圧縮表面プロパティタイプは、サーフェス要素のみに適用されます。

要素プロパティの自動割り当て

ほとんどの場合、自動割り当てを使用して、成形プロセスの高精度なシミュレーションが実行できます。圧縮方向は、+ Z または -Z 方向のいずれかに設定できます。既定の方向は -Z 方向です。

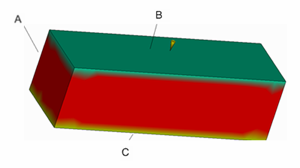

モデルサーフェスの自動割り当て

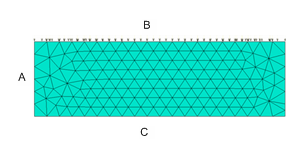

圧縮表面プロパティ結果

ここで、A = 側面、B = 圧縮表面、C = 固定表面

表面プロパティの手動割り当て

特に複雑な形状、メッシュ品質の問題、特別な独自のプロセスなどのために、割り当ての調整が必要な場合があります。このような場合、上の図に示す 3 つの圧縮表面タイプを、手動で割り当てることができます。

4 つの圧縮表面プロパティオプションがあります。

自動: コードによって決定されます。これは既定の設定です。
圧縮(移動)表面: 圧縮(移動)表面は、キャビティのプレス側と見なされ、プレスの動きを正確に追随します。
固定表面: 固定表面は、キャビティの固定側であると見なされます。圧縮中には移動はしません。
側面: 側面は、上の図では A として表されています。この圧縮表面プロパティを持つノードは、圧縮方向の垂直方向には移動しませんが、圧縮方向には移動が可能です。
注: この側面が圧縮方向に交差している場合、側面の形状は変更できます。
