プロセス設定の入力

このタスクでは、冷媒入口パラメータおよびプロセス設定を入力して、解析を実行します。

1. ナビゲーション ツールバーの[選択]ツールを使用して、冷媒入口を選択します。



2. 右クリックして[プロパティ]を選択します。

3. 冷媒入口温度を「40 ℃」に設定し、[OK]をクリックします。

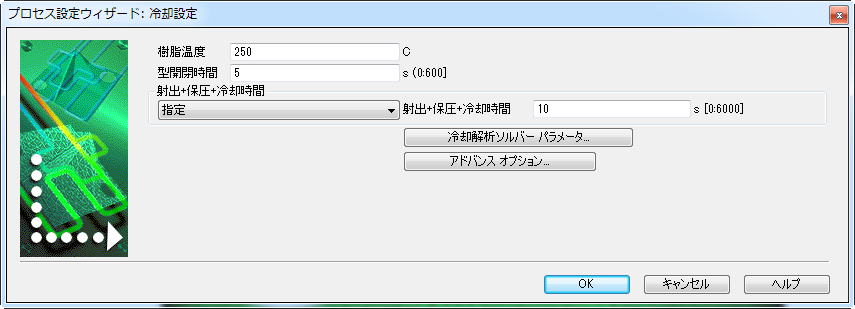

4. ([ホーム]タブ > [成形プロセス設定]パネル > [プロセス設定ウィザード])をクリックします。



5. 樹脂温度が「250 ℃」であることを確認します。

6. 型開閉時間が「5 秒」であることを確認します。

7. 射出+保圧+冷却時間を「10 秒」に設定します。

8. [OK]をクリックします。

9. ([ホーム] > [解析] > [解析実行])をクリックします。

   解析を実行するのに、時間が 10～25 分かかります。

10. 解析が完了したら、[ログ]をクリックし、[ログ]パネルを閉じます。
