この練習では、外壁のフットプリントを使用して、下階レベルに床を作成します。次に、エントランス レベルに床をコピーして、このレベルの床の境界を修正します。最後の手順では、下階レベルからエントランス レベルの床に壁をアタッチします。
目的
- 壁を選択して床を追加し、境界を作成します。
- 床をコピーして別のレベルに貼り付けます。
- 床の境界を編集して、[位置合わせ]と[トリム]ツールを使用して、閉じたループのスケッチを作成します。
- 屋根の勾配を修正します。
- 内壁を床にアタッチします。
下階レベルに床を作成する
- GS_04_add_floor.rvt のプロジェクトを開きます。
- プロジェクト ブラウザの[平面図]で、[01 - Lower Level]をダブルクリックします。
- [建築]タブ
[構築]パネル
(床)をクリックします。 - [修正 | 床の境界を作成]タブ [描画]パネル
(壁を選択)をクリックします。 - [Tab]を押してクリックし、境界を形成する壁の連結を選択します。
- [モード]パネルで
(編集モードを終了)をクリックします。 - プロンプト「この床レベル下端に壁を下でアタッチしますか?」で[いいえ]をクリックします。
- 「床/屋根がハイライト表示された壁と重なっています。ジオメトリを結合し、重なり合ったボリュームを壁から切断しますか?」というプロンプトで[いいえ]をクリックします。
(修正)をクリックします。
エントランス レベルに床をコピーする
- 床のエッジをクリックして要素を選択し、[クリップボード]パネルで
(クリップボードにコピー)をクリックします。 ヒント: 床を選択するには、床のエッジ付近にカーソルを置き、ステータスバーに床が示されるまで[Tab]を押し、床をクリックして選択します。 - クイック アクセス ツールバーで
(3D ビュー)をクリックします。 - [修正]タブ [クリップボード]パネル [貼り付け]ドロップダウン
(選択したレベルに位置合わせ)をクリックします。 - [レベルを選択]ダイアログで[02 - Entry Level]をクリックして、[OK]をクリックします。

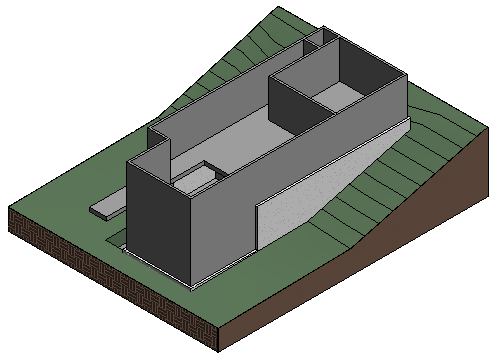

新しい床がエントランス レベルに追加されます。
床を編集する
- プロジェクト ブラウザの[平面図]で、[02 - Entry Level]をダブルクリックします。
- 床を選択した状態で、[モード]パネルで

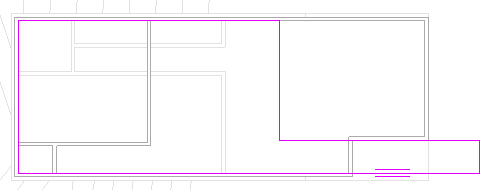

(境界の編集)をクリックします。 - 右側の垂直スケッチ線を個別に選択し、それらの線をドラッグして、以下のような境界を作成します。
- [修正]パネルで

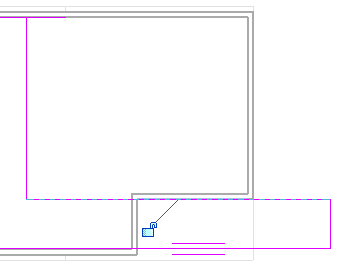

(位置合わせ)をクリックします。 - 次のように、外壁の外側面と床の狭い部分の上部スケッチ線をクリックして、位置合わせします。
- [修正]パネルで

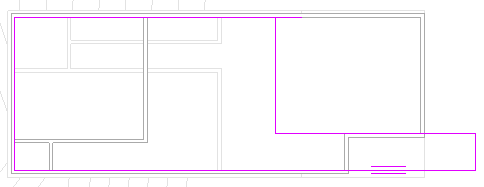

(コーナーへトリム/延長)をクリックします。 - 右上のコーナーのスケッチ線をクリックして、コーナー境界をトリムします。

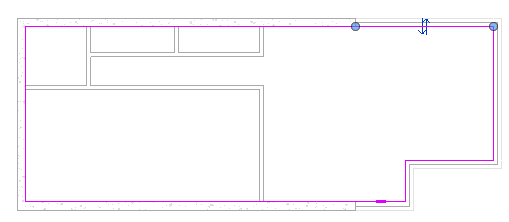

- 上コーナーの右にある小さい水平線を選択し、[Delete]を押します。
- [モード]パネルで (編集モードを終了)をクリックします。
- 2 つのプロンプトで[いいえ]をクリックします。
床に壁をアタッチする
- クリックして[01 - Lower Level]のアンダーレイに表示される内壁を選択します。
[Ctrl]を押しながらクリックして、複数の要素を選択します。
- [修正 | 壁]パネルで
(アタッチ(上部/下部))をクリックします。 - 新しい床をクリックして、下階レベルの壁の上部をエントランス レベルの床にアタッチします。
- クイック アクセス ツールバーで (既定の 3D ビュー)をクリックします。
