シートにビューを配置するときに、ビューのタイトルの位置を合わせることができます。ビューポートのサイズを変更しても、ビューのタイトルの位置は変わりません。
注: この方法で、シート上でビューを位置合わせしても、集計表には適用されません。
シート上のビューを位置合わせするには、次のようにします。
- プロジェクトで、複数のビューをシートに追加します。
詳細は、「シートにビューを追加する」を参照してください。
- ビューをシート上の目的の場所にドラッグします。
- 必要に応じて、ビュー タイトルに表示される水平線の長さを変更します。
詳細は、「シートのビュー タイトルを修正する」を参照してください。
- 2 番目のシートを目的の場所にドラッグします。

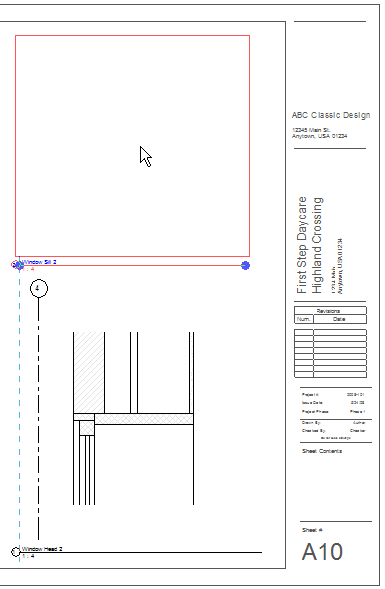

2 番目のシートのビュー タイトルは、最初のシートのビュー タイトルに位置合わせ(垂直または水平に)されると、Revit LT に破線で表示されます。
例
- (省略可能) ビューをシートの位置にロックします。
詳細は、「ビューをシートの位置にロックする」を参照してください。
