凡例をシートに追加する

地図の凡例のように、シートの凡例は、建築専門家が図面を正確に読み取るのに便利です。

凡例の種類

設計図書セットでは、次のタイプの凡例を含めることができます。

• コンポーネント凡例: 建築モデルで使用するコンポーネントのリストで、構造、図面の表示方法、または外観に関する詳細が含まれています。サンプルのコンポーネント凡例については、「GUID-8F1CE188-B15E-4C74-9247-C58F97DF7659.htm#WSFACF1429558A55DE2BB9B6FDE741BC9D-7A1F」を参照してください。
• キーノート凡例: 建築モデルをドキュメント化するために使用するキーノートのリスト。詳細は、「キーノート凡例」を参照してください。
• 記号凡例: 図面で使用される記号のリスト。

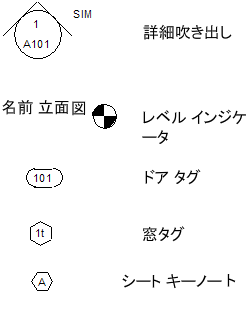

記号凡例の例

凡例をシートに追加するには、次のようにします。

1. 凡例ビューをプロジェクトで作成します。

   コンポーネント凡例と記号凡例については、「GUID-8F1CE188-B15E-4C74-9247-C58F97DF7659.htm#WSFACF1429558A55DE2BB9B6FDE741BC9D-7A1F」を参照してください。キーノート凡例については、「キーノート凡例」を参照してください。

2. 凡例ビューを配置するシートを開きます。
3. [プロジェクト ブラウザ]で、[凡例]を展開し、凡例ビューの名前をクリックして作図領域にドラッグし、クリックしてシートに配置します。

   複数のシートに凡例ビューを配置することができます。

4. (省略可能) コンポーネント凡例または記号凡例では、ビュー タイトルを非表示にします。

   詳細は、「シートからビュー タイトルを削除する」を参照してください。

5. (省略可能) キーノート凡例では、次の操作を実行します。
   • シートに含まれているビューに基づいて凡例をフィルタします。詳細は、「シートでキーノートをフィルタする」を参照してください。
   • キーノート凡例がシートに表示される方法を変更します。詳細は、「シートの集計表」を参照してください。
