ビューを複数のシートに分割する

大きなビューが 1 つのシートに収まらない場合もあります。この場合は、ビューに複数のシートを作成し、ビューをパートに分割して各シートに 1 つのパートを表示する必要があります。または、ビューがシートよりも高すぎる場合、幅が広すぎる場合に、ビューのパートを同じシートで隣り合わせに表示する必要があることがあります。

これらを解決するには、次のように従属ビューを使用します。

ビューを複数のシートに分割するには、次のようにします。

1. プロジェクトで、パートに分割するビューを作成して準備します。

   すべての注釈、詳細、寸法、その他の必要な情報を追加します。詳細は、「GUID-75DFA31F-1733-48C9-9856-1F323C0AE0E4.htm#WS1A9193826455F5FF-75C1F7C3124F51CCBD1-4E50」を参照してください。

2. 従属ビューを作成します。

   詳細は、「従属ビューを作成する」を参照してください。

   • 各従属ビューで、トリミング領域を使用して、そのビューに表示するモデルのパートおよび含める注釈を表示します。不必要な注釈またはモデル要素が従属ビューに表示される場合は、要素を右クリックして[ビューで非表示] [要素]をクリックします。
   • メインのビューで、ビューを分割する場所を示す一致線を追加します。

     詳細は、「従属ビューの一致線を追加する」を参照してください。

3. 従属ビューを配置するシートを作成します。

   詳細は、「シートを追加する」を参照してください。

4. 関連するシートに従属ビューを追加します。

   詳細は、「シートにビューを追加する」を参照してください。

5. (省略可能) メインのビューにビュー参照を追加します。

   ビュー参照には、各従属ビューに表示されるシートが示されます。手順については、メイン ビューと従属ビュー間を移動するを参照してください。

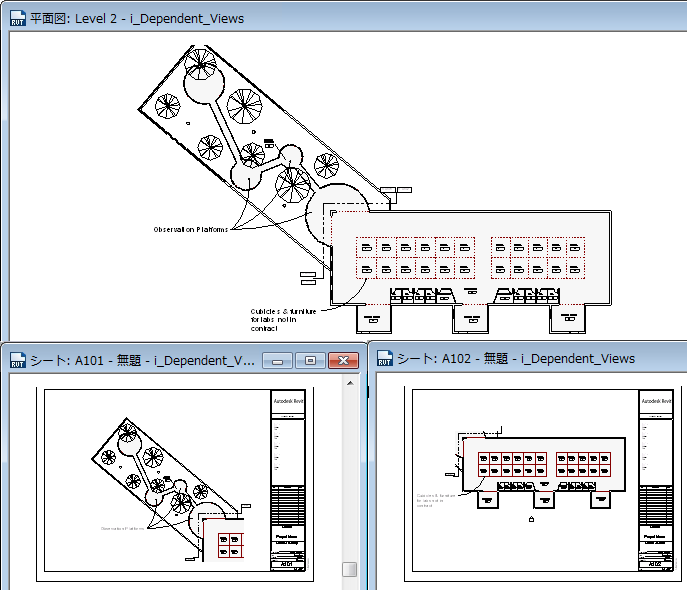

例
