パート 12: メモを追加する

カテゴリ 新規ユーザ 所要時間 10 分 使用するチュートリアル ファイル GSG_12_notes.rvt

この練習では、文字注釈を建物モデルの平面図に追加します。

目的

• 建物モデルに文字注釈を追加します。
• 文字の位置と形式を修正します。

ビデオを見る

メモを追加する

1. GSG_12_notes.rvt のプロジェクトを開きます。
2. [01 - Lower Level]平面図が開いていることを確認します。
3. [注釈]タブ [文字]パネル (文字)をクリックします。
4. [形式]パネルで (2 セグメント)をクリックします。

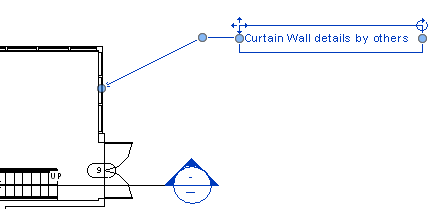

5. 東のカーテン ウォールにメモを追加します。
   • 東のカーテン ウォールをクリックします。
   • カーソルを上に移動し、クリックして最初のセグメントを配置します。
   • カーソルを右に水平に移動し、2 つ目のセグメントを配置します。
   • 「他の人によるカーテン ウォールの詳細」という文字を入力して、文字フィールドの外側をクリックします。

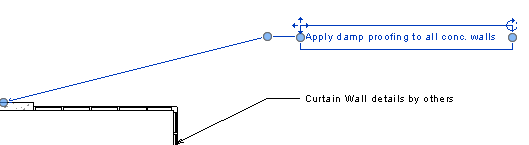

6. 同じ方法を使用して、次のメモを北の擁壁に追加し、このメモをカーテン ウォール文字に位置合わせします。
   • すべてのコンクリート壁に防湿処理を適用します。

7. [Esc]を 2 回押します。
8. 北の壁のメモを選択し、右コントロールを左にドラッグして、メモ ボックスを調整し、文字を折り返します。
9. 移動コントロール をクリックしてドラッグし、文字の位置を変更して、[Esc]を 2 回押します。
10. カーテン ウォールのメモを選択します。

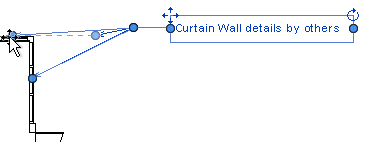

11. [形式]パネルで、 (左の直線の引出線を追加)をクリックします。
12. 作図領域で、新しい引出線の端点をクリックし、北のカーテン ウォールを指すようにその端点をドラッグします。
