踏み板と蹴込み板に番号を付ける

階段経路のそれぞれの踏み板や蹴込み板の番号を表示します。

踏み板または蹴込み板の番号を追加するには

コンポーネントベースの階段の場合、平面図、立面図、または断面図のビューで、階段経路の踏み板または蹴込み板の番号を表示できます。他の注釈と同様、これらの番号はそれらが配置されたビューでのみ表示されます。
注: 踏み板や蹴込み板の注釈は、スケッチベースの階段には追加できません。
1. [注釈]タブ [タグ]パネル (踏み板番号)をクリックします。
2. 平面図で番号を配置する階段経路上の場所にカーソルを置いてハイライト表示します。
   • 左
   • 左の 4 分の 1
   • 中心
   • 右の 4 分の 1
   • 右
3. クリックして踏み板または蹴込み板の番号を配置します(既定では、蹴込み板には番号が付けられます)。
   注: 断面図または立面図ビューでは、踏み板や蹴込み板の番号は、配置の参照として階段パスだけを使用することができます。
4. 階段内のすべての階段経路に踏み板や蹴込み板の番号を追加する場合は、ここまでの手順を繰り返します。踏み板や蹴込み板の番号は、階段のすべての階段経路で順番に付けられます。
5. コマンドを終了するには、[選択]パネルで (修正)をクリックします。

踏み板や蹴込み板の注釈を修正するには

1. 踏み板や蹴込み板の注釈を選択します(必要に応じて、[Tab]を使用してハイライト表示します) 。
2. 必要に応じて、オプション バーの[開始番号]の値を変更します。

   踏み板や蹴込み板の付番は新しい値に応じて自動的に変更され、階段の踏み板や蹴込み板の注釈がすべて更新されます。

3. プロパティ パレットで、インスタンス プロパティを修正します。

   オプションを使用すると、踏み板または蹴込み板のいずれかに注釈を付けたり、タグの方向を選択したり、注釈の配置に使用する参照を変更することができます。

4. 選択した踏み板や蹴込み板の注釈を削除するには、[Delete]を押します。

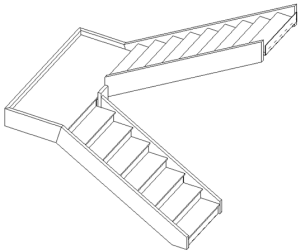

蹴込み板で開始および終了する階段経路

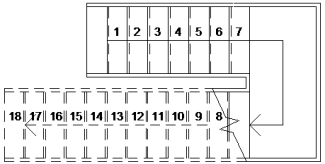

• 蹴込み板に番号が付けられます。

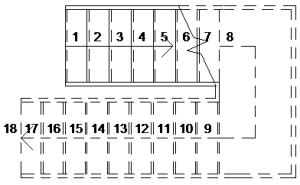

• 踏み板に番号が付けられます。

注: 蹴込み板のある階段経路の終点で踏み板の番号を付けるとき、最後の蹴込み板の番号は踊り場に対応します(前の図では 8 番)。

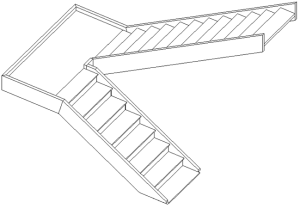

踏み板で開始および終了する階段経路

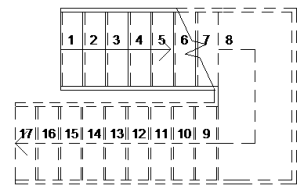

• 蹴込み板に番号が付けられます。

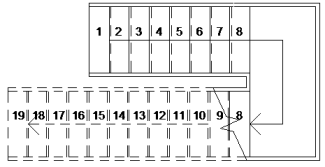

• 踏み板に番号が付けられます。
