[記号表現設定]タブ

このタブに入力されている値は、作図のプロット表現に反映されます。したがって、これらの値で設定されている表現は、図面のビュー尺度に基づいて変更されます。

[構造設定]ダイアログを開く:

記号によるカットバックする距離を修正する:

[平面図での表現]の各オプション:

上のブレースを表示するには

下のブレースを表示するには

キッカー ブレース記号

1. [構造]タブ [構造]パネル をクリックします。
2. [記号表現設定]タブで、ブレースと梁の記号によるカットバック距離の値を入力します。

   これらの設定は、鉄鋼梁と梁との距離、および梁とブレースとの距離に影響を与えます。

   カットバック距離の変更を確認するには、部材を結合する必要があります。これらの設定に対する変更は、構造フレーム コンポーネントの記号による表現にのみ反映されます。

   例



   簡略モードで設定を大きくしたカットバック距離



   簡略モードで設定を小さくしたカットバック距離

3. 記号による柱のカットバック距離の値を入力します。

   この設定は、立面図ビューにある結合された柱の記号表現間のギャップに適用されます。ギャップは、下部の柱の[上部接合記号]インスタンス プロパティが[なし]以外の値に設定されている場合にのみ表示されます。

4. [ブレース記号]の下で、[平面図での表現]の値を選択します。


   [平面図での表現]の各オプション

   • [平行線]:

     平面図でのブレースの記号による表現が、[構造設定]ダイアログで指定した値だけブレースからオフセットされ、かつブレースと平行な線で表示されます。ブレースがレベルより下にある場合は、この線が垂直なブレース中心線の下または右側に表示され、ブレースがレベルより上にある場合は、この線が垂直なブレース中心線の上または左側に表示されます。


     注: 平行線ブレース記号がシンボル平面図に表示されるのは、ブレースの構造用途が[鉛直ブレース]に設定されている場合に限られます。
   • [角度を持った線]:

     平面図ビューでのブレースの記号による表現が、角度を持った線で表示されます。角度を持った線の起点は、ブレースとレベルが交差する場合はその交点、そうでない場合はブレース表面上でレベルに最も近い点です。この記号は、レベルよりも上(下)にあるブレースの部分に対しては上(下)に向かって描画されます。


     注: 角度を持った線のブレース記号がシンボル平面図ビューに表示されるのは、ブレースの構造用途が[鉛直ブレース]に設定されている場合に限られます。

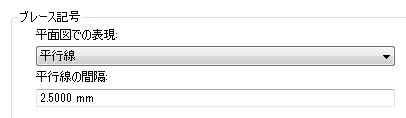

5. [ブレース記号]の下で、[平行線の間隔]を指定します。

   この値は、[平面図での表現]で[平行線]を選択した場合にのみ指定できます。平行線は、垂直なブレース中心線から指定した値だけオフセットされます。

   注: 一般注釈 テンプレートを使用して、新しいブレース表現記号を作成することができます。[ファミリ カテゴリとパラメータ]ダイアログで、それらの記号の[ファミリ カテゴリ]を[平面図ビュー内のブレース記号]に設定します。平面図ビュー内のブレース記号には、[表現タイプ]というパラメータがあり、[平行線]、[角度を持った線]、[キッカー ブレース]のいずれかに設定できます。

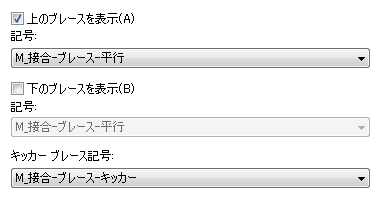

6. 現在のビューよりも上にあるブレースを表すブレース記号を表示するには、[ブレース記号]の下で[上のブレースを表示]を選択します。

7. [記号]には、現在のビューよりも上にあるブレースを表す記号を選択します。
   注: 平面図での表現を平行線から角度を持った線に変更すると、上のブレースの記号が自動的に変更されます。

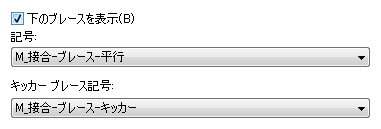

8. 現在のビューよりも下にあるブレースを表すブレース記号を表示する場合は、[ブレース記号]の下で[下のブレースを表示]を選択します。

9. [記号]には、現在のビューよりも下にあるブレースを表す記号を選択します。
   注: 平面図での表現を[平行線]から[角度を持った線]に変更すると、下のブレースの記号が自動的に変更されます。
10. [ブレース記号]の下で、キッカー ブレースを表す記号を選択します。
    注: キッカー ブレース記号がシンボル平面図ビューに表示されるのは、ブレースの構造用途が[キッカー ブレース]に設定されている場合に限られます。
