パート 10: ビューを作成する

カテゴリ 新規ユーザ 所要時間 10 分 使用するチュートリアル ファイル GSG_10_views.rvt

この練習では、断面図ビュー、西の壁の吹き出しビュー、壁の詳細吹き出しを作成します。

目的

• [断面]ツールを使用して、建物の断面図ビューを作成します。
• コントロールを使用して、断面に含まれるエリアを変更し、断面記号(頭)の表示を変更します。
• [吹き出し]ツールを使用して、壁の断面図ビューを作成します。
• [吹き出し]ツールを使用して、壁の断面図の詳細ビューを作成します。

ビデオを見る

断面図ビューを作成する

1. GSG_10_ビュー.rvt のプロジェクトを開きます。
2. プロジェクト ブラウザの[平面図]で、[01 - Lower Level]をダブルクリックします。
3. [表示]タブ [作成]パネル (断面図)をクリックします。

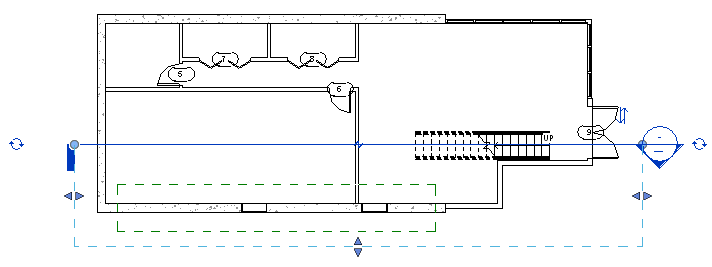

4. 建物の東の壁の外側をクリックして、カーソルが西側の建物の外側に位置するまで左に移動し、クリックして、次のように階段のほぼ中央をとおる断面線を配置します。

5. フリップ コントロール()をクリックして、建物の中央部分が含まれるように断面をフリップします。

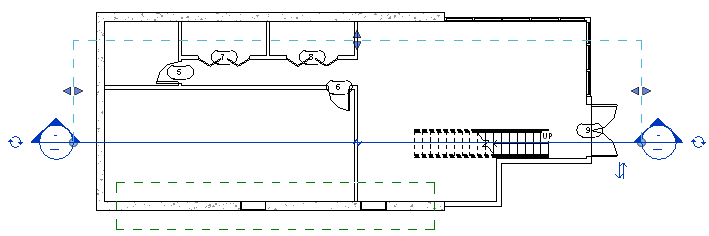

6. 循環コントロール()を左で 2 回クリックして、断面記号(尾)オプションを切り替え、左と右に断面記号(頭)を表示します。

7. 断面記号(頭)をダブルクリックして、断面図ビューを開きます。
8. ビュー コントロール バーで、 (トリミング領域を非表示)をクリックします。

吹き出しビューを作成する

1. [表示]タブ [作成]パネル (吹き出し)をクリックします。
2. タイプ セレクタの[断面]で、[壁の断面図]をクリックします。

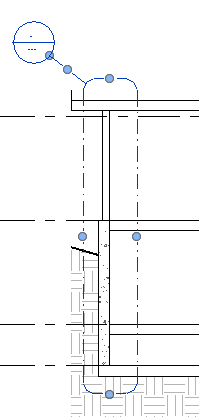

3. 建物の西の壁全体の周囲に、基礎から屋根に吹き出しを描画します。
4. 吹き出しを選択して、[記号をドラッグ]コントロールを使用して、吹き出し記号をドラッグし、吹き出しの左上に表示します。

5. 吹き出し記号をダブルクリックして、吹き出しビューを開きます。
6. ビュー コントロール バーで、 (トリミング領域を非表示)をクリックします。
7. [作成]パネルで (吹き出し)をクリックします。
8. タイプ セレクタの[詳細ビュー]で、[詳細]をクリックします。

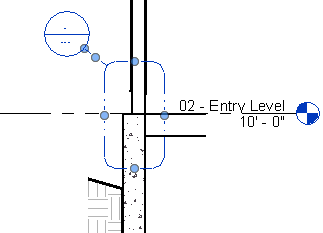

9. 2 つの壁タイプが「02 -Entry Level」で接するエリアの周囲に吹き出しを描画します。
10. 吹き出し記号の位置を左上に変更します。

11. 吹き出し記号をダブルクリックして、詳細ビューを開きます。
12. ビュー コントロール バーで、 (トリミング領域を非表示)をクリックします。
