ブレースは、梁や柱に対して斜めに取り付ける部材です。梁のように、他の構造要素にポインタをスナップしてから、始点をクリックし、もう 1 つの構造要素にスナップした後、終点をクリックして、ブレースを作成します。たとえば、ブレースは構造柱と構造梁の間などに存在します。
ブレースは梁と柱にアタッチされ、建築デザインの変更に合わせてパラメトリックに調整されます。梁にアタッチされているときは、アタッチのタイプ、距離、または比率を指定できます。さらに、距離または比率の値の基準とする参照要素の端点を設定することができます。つまり、端点が柱または壁にアタッチされている場合は、その点の高さに対するレベルとオフセットを設定できます。
作成された垂直面から、ブレースをコピー、移動、鏡像化、配列複写、および回転することができます。これは、平面図および 3D ビューで行うことができます。

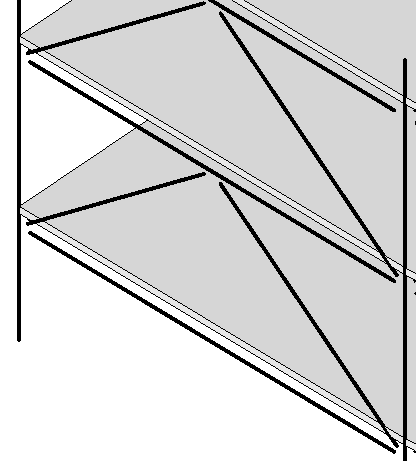

一般的なブレース
